نظرة عامة على مجهر JSZ8 ثلاثي العين بتكبير مستمر

يتكون مجهر اختراق اللحام المحوسب من مجهر بصري وبرنامج احترافي لقياس اختراق اللحام. يتميز بتصوير واضح وعريض، مع مسافة عمل طويلة، ويمكّن من تكبير مستمر لنفس العينة. يمكنه التقاط وتحرير وقياس وحفظ وطباعة اختراق اللحام المتولد عند مختلف وصلات اللحام (وصلات اللحام الجانبية، وصلات الزاوية، وصلات التداخل، وصلات T، وغيرها من الوصلات ذات الأشكال الخاصة). في الوقت نفسه، يمكنه مراقبة مورفولوجيا وأبعاد منطقة التأثر الحراري للّحام ومنطقة عدم التأثر، واكتشاف العيوب الداخلية وعيوب الجودة في اللحام، إلخ.

برنامج قياس اختراق اللحام FHF2025 هو مجموعة برامج لقياس اختراق اللحام تم تطويرها بشكل مستقل من قبل شركتنا، وتهدف بشكل رئيسي إلى متطلبات فحص الجودة للصلب الهيكلي ولحام التماس من الفولاذ المقاوم للصدأ ولحام الألومنيوم وغيرها من عمليات اللحام. وهو مناسب لشركات تصنيع السيارات بالكامل وقطع الغيار، وصناعة أوعية الضغط، وفحص عمليات اللحام الهيكلي، وتقييم جودة اللحام في مجال الفضاء الجوي، وفحص جميع أنواع اللحام. يمكنه قياس اختراق اللحام وعرض اللحام وارتفاع اللحام وقطر المسام، كما يمكن إجراء مراقبة مجهرية لعيوب اللحام مثل مسام اللحام، وشوائب الخبث، والشقوق، وعدم الاختراق الكامل، وعدم الانصهار الكامل، والتقويض. يسمح البرنامج بتخصيص عناصر القياس لتشكيل قوالب قياس خاصة بالشركة، وتخصيص معلمات فحص جودة اللحام لتوليد أحكام OK/NG تلقائيًا؛ وأخيرًا، تصدير البيانات لإنشاء تقارير الاختبار؛ يمكن لهذا البرنامج معالجة الصور بإضافة نصوص وخطوط قياس، إلخ.

يدعم البرنامج أنظمة التشغيل الرئيسية، بما في ذلك WIN10 وWIN11. يمكنه تحسين كفاءة عمل فاحصي الجودة بشكل فعال، وفي نفس الوقت تقديم خدمات للشركات لإنشاء تقارير موحدة ومراقبة الاتجاه العام لجودة اللحام. يتميز البرنامج بطريقة تشغيل بسيطة ويمكن إتقانها بسهولة.

جدول تكوين مجهر JSZ8 ثلاثي العين بتكبير مستمر

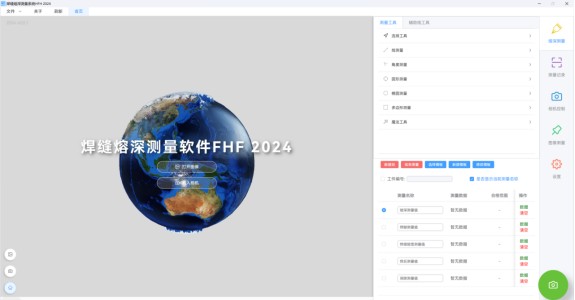

برنامج قياس اختراق اللحام FHF2025

مقدمة عن وظائف البرنامج الأساسية:

1．نظام إدارة بيانات قاعدة البيانات: يتم حفظ جميع سجلات القياس تلقائيًا في قاعدة البيانات لمنع فقدان بيانات الاختبار بسبب الأخطاء التشغيلية. في مرحلة لاحقة، يمكن تصفية قاعدة البيانات والبحث فيها وتصدير البيانات. حاليًا، تم التحقق من تخزين واستعلام 5000 مجموعة من بيانات الاختبار المؤكدة والصور الأصلية. من حيث المبدأ، لا يوجد حد أعلى لعدد إدخالات البيانات، والذي يعتمد على مساحة التخزين لأجهزة الكمبيوتر.

2．دعم وظيفة الاختبار الدفعي: يمكن تعيين أرقام قطع العمل المخصصة للاختبار المركزي، وسيتم تسجيل جميع بيانات الاختبار تلقائيًا. كما يمكن تخصيص وتصدير تقارير الاختبار على دفعات بناءً على بيانات الاختبار.

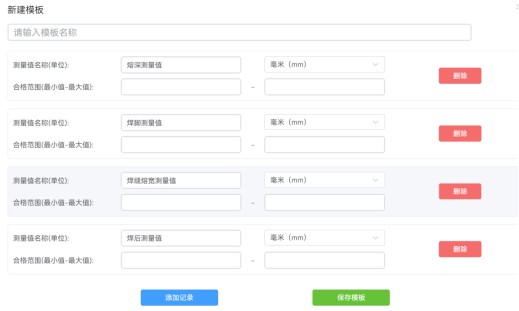

3．قوالب الكشف القابلة للتخصيص: يمكن للشركات تخصيص عناصر الكشف مثل اختراق اللحام وعرض اللحام وارتفاع اللحام وقطر المسام ومسام اللحام وشوائب الخبث. في الوقت نفسه، يمكن تعيين قيم الحكم OK/NG لتشكيل قوالب كشف خاصة بالشركة.

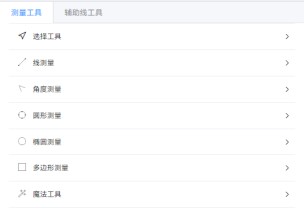

4．تنوع أدوات القياس؛ يتضمن قياس عمق اللحام ثلاث وظائف رئيسية: رسم خط القياس، رسم الخط المساعد، وعرض نتائج القياس. ويشمل أدوات قياس متنوعة مثل الخطوط المستقيمة، وخطوط متعددة، والمسافة بين النقطة والخط، والزوايا، والدائرتين بالنقطتين، والدائرتين بثلاث نقاط، والقطوع الناقصة، والمستطيلات، والمضلعات.

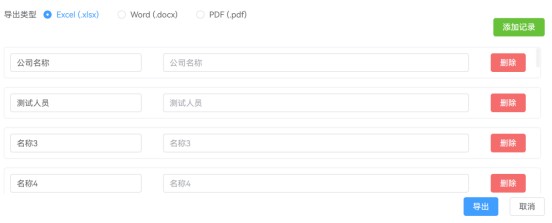

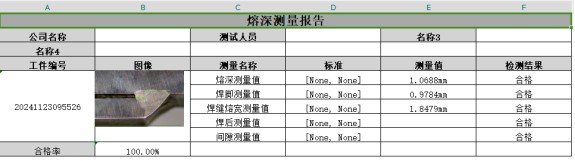

5．إنشاء تقارير رسومية: يمكن التصدير بثلاثة تنسيقات تقارير (Word، وExcel، وPDF)؛ يدعم البرنامج الإعدادات المخصصة لجداول التقارير؛ وتمكين إنشاء تقارير خاصة بالشركة مع القدرة على إضافة أو إزالة العناصر حسب الحاجة.
