خصائص المنتج

• تعتمد المحاور الثلاثة على سكة توجيه على شكل حرف V عالية الدقة من ماركة تايوان، ومحرك لولبي بدون أسنان على مستوى الدقة.

• استخدام قاعدة من الرخام الجرانيت عالي الجودة، العمود، مع استقرار جيد في درجة الحرارة، وقدرة فعالة على التشوه.

• يتم استخدام طاولة العمل المصبوبة بالقالب المتكامل من سبائك الألومنيوم لضمان الدقة وجعل حركة المحور X / Y أخف وزناً.

• يضمن تحليل بنية العناصر المحدودة وتصميم البنية الأمثل الدقة العالية والاستقرار العالي لنظام أداة تصوير الضربات الصغيرة.

• باستخدام وحدة التحكم المتكاملة، تختلف عن بطاقة اللوحة التقليدية، وعمر الخدمة أطول، وخدمة ما بعد البيع مضمونة أكثر.

  قلم تحديد المواقع بالليزر القياسي، مناسب للعثور بسرعة على موضع القياس، التشغيل المبتدئ أكثر ملاءمة.

  معلمات المواصفات​

  نموذج	نظام إدارة المركبات -3020
  X Y Z قياس الشوط	300*200*150
  مسافة التشغيل	90mm
  أبعاد المخطط التفصيلي ليكس*لي*لز	700*840*1000
  الوزن الإجمالي	30كجم
  وزن الأدوات	150كجم
  مصدر	220 فولت + 10%، 50 هرتز - 60 هرتز
  يقين القياس	محور X / Y: (3.0 + L / 200) ميكرومتر، مسبار اختياري لمحور Z: (5 + L / 200) ميكرومتر
  دقة التكرار	≤3ميكرومتر
  التحكم في نظام عد المحركات	برغي عديم الأسنان عالي الدقة من ألمانيا الغربية
  	دليل الكرة V عالي الدقة من تايوان LEPIN
  	وحدة التحكم متعددة الوظائف KOMANIE-600
  	مسطرة شبكية زجاجية مغلقة 0.5 ميكرومتر من Yihao
  نظام الصور	كاميرا SONY-CCD HD ملونة 1/3 بوصة 700 TVL + بطاقة صورة تكبير الصورة 30 X-230X
  	عدسة تكبير مستمرة HD / تكبير 0.7-4.5X
  نظام مصدر الضوء	مصدر ضوء سطحي حلقي متعدد الحلقات LED + مصدر ضوء بارد LED محيطي متوازي + مصباح تحديد المواقع بالليزر
  حاسوب	ذاكرة اللوحة الأم للتحكم الصناعي: 2 جيجابايت، قرص الحالة الصلبة: هيكل Jinhe Tian 60 جيجابايت + مصدر طاقة 300، شاشة: 19 بوصة

  الملحقات الاختيارية A

  رقم الطلب	اسم	أصل العلامة التجارية	ت س	كمية
  1	مسبار (المحور Z)	تيليس/إم سي بي	قياس الإبرة القياسي (إبرة روبي قياسية φ 2 مم / φ 3 مم)	1




  برنامج القياس

  برنامج قياس SD-2D/2.5D هو برنامج قياس صور قوي وسهل التشغيل، وهو عبارة عن مجموعة كاملة من وظائف قياس الحجم الهندسي (نقطة، خط، دائرة، قوس، مسافة، زاوية)، والتسامح الشكلي (الاستقامة، الدائرة الحقيقية، الدرجة، الموضع، التوازي، العمودية).

  يتم استخدامه على نطاق واسع في المعالجة الميكانيكية، والإلكترونيات، والسيارات، والأجهزة، والقوالب، والتصنيع الدقيق، والمطاط البلاستيكي، والكهروضوئيات، والهواتف المحمولة، ولوحة PCB، والمكونات الإلكترونية، وأشباه الموصلات، وشاشات اللمس، ولوحة LCD، والمعدات الطبية، وأدوات القطع، والمحامل، والمحطات وغيرها من الصناعات.

  وظيفة البرنامج

  1. ترجمة علامة المقعد وتصحيح علامة المقعد، والقياس أكثر ملاءمة وسرعة، وتحسين كفاءة القياس

  2. وظيفة الجمع بين العناصر المريحة والسريعة، يحتاج المستخدمون فقط إلى اختيار نقطة بسيطة يمكن للرسومات الجمع بين النقاط والخطوط والدوائر والمسافات والزوايا

  3. يتم إرسال بيانات القياس مباشرة إلى AutoCAD، ويمكن حفظ الرسم البياني المقاس بواسطة مستندات dxf

  4. يمكن إرسال بيانات القياس إلى Excel للتحليل الإحصائي. ☆ اللغة الصينية التقليدية واللغة الإنجليزية بثلاث لغات

  5. تغيير لون حافة البحث عبر الخط، نقطة التعدين الاصطناعية

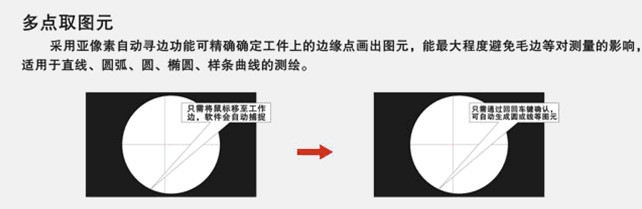

  6. مجموعة متنوعة من وضع البحث عن الحافة، حيث يأخذ الكمبيوتر النقطة تلقائيًا، ويحدد الدائرة والقوس تلقائيًا، مما يحسن سرعة النقطة بشكل كبير

  7. تكبير الرسومات، تصغير الرسومات، ترجمة الرسومات، طباعة الرسومات، الرسومات المحددة، غير المحددة، الرسومات المحذوفة

  8. اضبط مقياس الرمادي والتشبع والتباين للصورة، ثم احفظ الصورة بتنسيق BMP

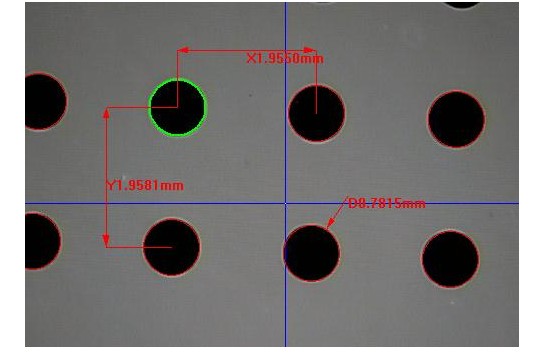

  9. معايرة الصور ثنائية الأبعاد لقياس الحجم الدقيق؛ بما في ذلك الخط والدائرة والزاوية والمستطيل والمضلع وأدوات القياس الأخرى، والقياس في الوقت الحقيقي للمسافة والقطر والزاوية والمساحة والمحيط وغيرها من المعلمات؛

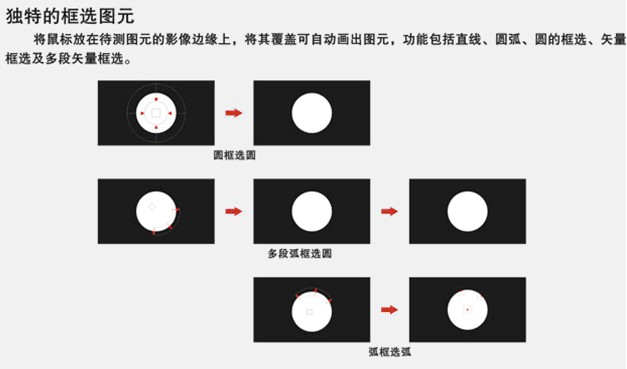

  10. قياس العناصر: نقطة قياس متعددة النقاط، خط، دائرة، قوس، قطع ناقص، تحديد عدد نقاط قياس المستطيل، تحديد النقاط، الخط، الدائرة، القوس تلقائيًا

11. البنية الأساسية: بنية النقطة المركزية، بنية التقاطع، بنية النقطة الوسطى، بنية الخط، بنية الدائرة، بنية الزاوية.

12. إعداد مسبق للعناصر: نقطة، خط، دائرة، قوس

13. وظيفة البحث التلقائي عن الحافة، وشحذ الصورة، والقضاء على تأثير نتوءات حافة الكائن، وتحسين دقة الكشف وإمكانية التكرار. قياس الحلقة، وقياس الزاوية، وعرض الخط، وتباعد الخطوط وغيرها من القياسات.

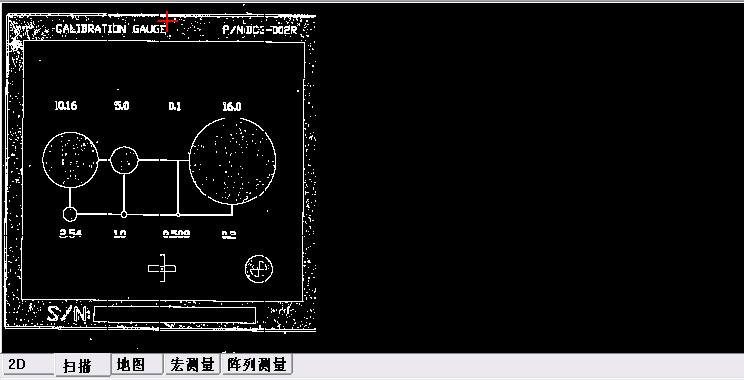

14. وظيفة مسح الصورة: يمكن لأداة مسح الصورة اليدوية أيضًا مسح الصورة الحالية.

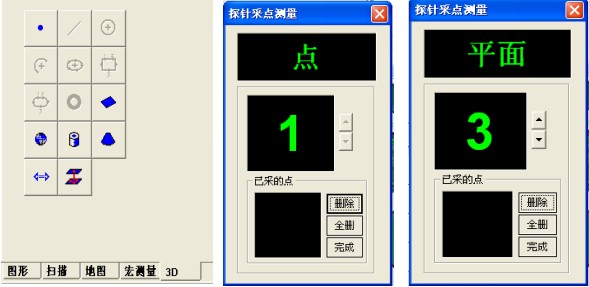

15. وظيفة المجس الاختيارية: لتحقيق غرض قياس ارتفاع اتجاه المحور Z، ولكن أيضًا لقياس تخطيط سطح المادة. إنها طريقة مساعدة لقياس الصور البصرية ثنائية الأبعاد. يمكن لجهاز قياس الصور تحقيق غرض القياس ثنائي الأبعاد عن طريق إضافة مجسات، بحيث يمكن للمستخدمين تحقيق قياس ثنائي الأبعاد بالمعنى الحقيقي.

16. إخراج التقارير: يوفر البرنامج مجموعة متنوعة من طرق إخراج التقارير ليختار العملاء من بينها بأنفسهم. يتم تصدير البيانات إلى موقع EXCEL المحدد ويمكن حساب مكافئ Ca وCp وCPK تلقائيًا
