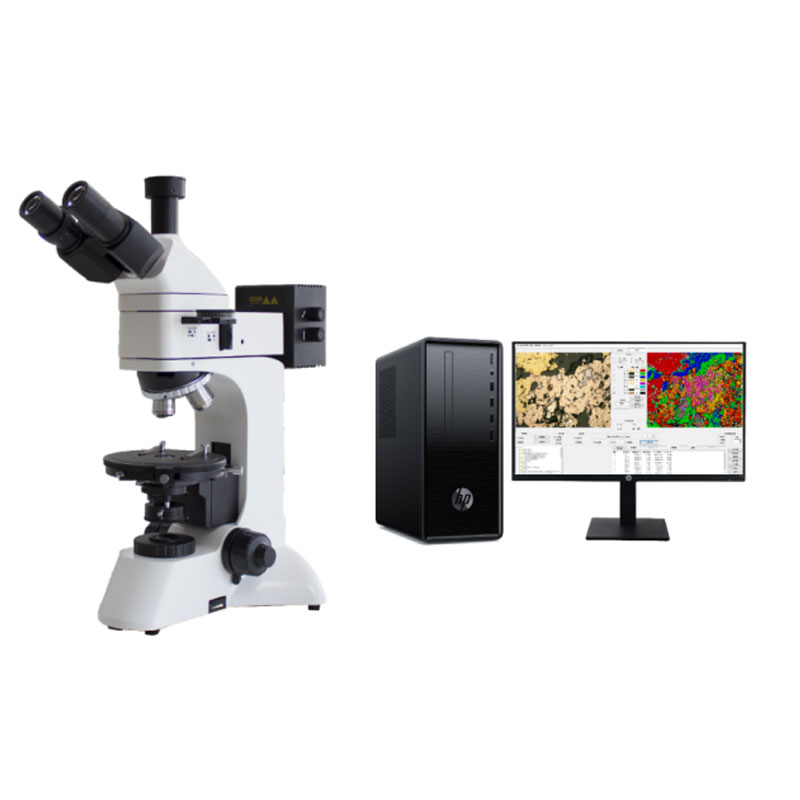

نظرة عامة على مجهر الاستقطاب المنقول-المنعكس FPL-3230

   مجهر الاستقطاب المنقول-المنعكس FPL-3230 هو أداة أساسية لبحث وتحديد المواد ذات الانكسار المزدوج باستخدام خصائص استقطاب الضوء. يسمح للمستخدمين بإجراء ملاحظات بضوء مستقطب مستوٍ، وملاحظات بضوء مستقطب متقاطع، وملاحظات مخروطية. يتم تطبيقه على نطاق واسع في مجالات البحث والتفتيش مثل الجيولوجيا والهندسة الكيميائية والطب والصيدلة، ويمكن أيضًا استخدامه لملاحظة الطور البلوري لمواد البوليمر السائلة والبوليمرات الحيوية ومواد الكريستال السائل. إنه أداة مثالية للبحث والتدريس في مؤسسات البحث العلمي ومؤسسات التعليم العالي.

ميزات أداء مجهر الاستقطاب المنقول-المنعكس FPL-3230

lيعتمد نظامًا بصريًا لا نهائيًا وتصميمًا وظيفيًا معياريًا.

lمزود بأهداف مسطحة طويلة المدى خالية من الإجهاد.

lأنبوب مراقبة مفصلي: أنبوب مراقبة ثلاثي العين مع ضبط بصري أحادي العين، مائل بزاوية 30°. يمكنه تمكين التصوير بنقل ضوء بنسبة 100% ويمكن توصيله بأجهزة الكاميرا.

lالعينات العينية: عينات عينية مسطحة عريضة المجال WF10X بمجال رؤية φ22mm، توفر مساحة مراقبة عريضة ومسطحة.

lالأهداف: أهداف لونية مسطحة خالية من الإجهاد (بدون غطاء) مع مراكز قابلة للتعديل، مما يضمن تطابق مركز الهدف مع مركز المنصة الدوارة.

lآلية تركيز خشن وناعم متحدة المحور مع ضبط شد التركيز الخشن وجهاز قفل حدي. قيمة تدرج التركيز الناعم هي 2μm.

lيمكن نقل جهاز مراقبة الاستقطاب إلى داخل أو خارج المسار البصري. يمكن لكل من المستقطب والمحلل الدوران 360°.

lمنصة دوارة بمقياس تقسيم متساوٍ 360°، قيمة تدرج غيري 6'، مركز قابل للتعديل، وجهاز قفل. يمكن أن يصل الشوط الفعال الرأسي للمنصة إلى 30mm.

lمزود طاقة عريض الجهد (85-265V 50/60Hz). مضاء بمصباح هالوجين 6V30W مع سطوع قابل للتعديل.

lمحلل منزلق: قابل للدوران 360° مع مقياس وضبط دقيق.

lأنبوب وسيط: مزود بعدسة برتراند قابلة للسحب والدفع مع مركز قابل للتعديل.

lالمنصة: منصة دوارة بمقياس تقسيم متساوٍ 360°، قيمة تدرج غيري 6'، مركز قابل للتعديل، وجهاز قفل. يمكن أن يصل الشوط الفعال الرأسي للمنصة إلى 30mm.

lنظام إضاءة منقول: مصباح هالوجين 6V30W مع سطوع قابل للتعديل، يوفر تأثير مجال رؤية مشرق وواضح.

lالمستقطب: اتجاه استقطاب قابل للدوران 360° مع أربع أوضاع تروس 0°، 90°، 180°، و270°، موضوعة تحت حاجز الفتحة.

lنظام إضاءة عاكس: مصباح هالوجين 6V30W مع سطوع قابل للتعديل. مزود بحاجز مجال وحاجز فتحة مدمجين. مستقطب منزلق مع دوران 360°. طريقة استبدال المصباح بسيطة وسريعة، يمكن تحقيقها بدون أي أدوات.

المعايير الفنية لمجهر الاستقطاب المنقول-المنعكس FPL-3230

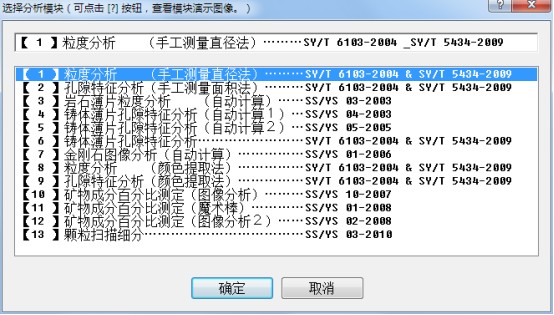

برنامج مجهر الصخور (الاستقطاب)

تحليل الصورة

【1】 تحليل حجم الجسيمات (طريقة القطر اليدوي) ………SY/T 6103-2004 & SY/T 5434-2009

lقياس أقطار الجسيمات عن طريق سحب الفأرة؛ حساب الأقطار القصوى والدنيا والمتوسطة؛ توليد تلقائي لـ 4 أنواع من المنحنيات بما في ذلك منحنى تراكمي معدل، ومنحنى تراكمي خطي، ورسم بياني، ومنحنى تردد؛ يمكن حفظ عملية القياس وتحميلها.

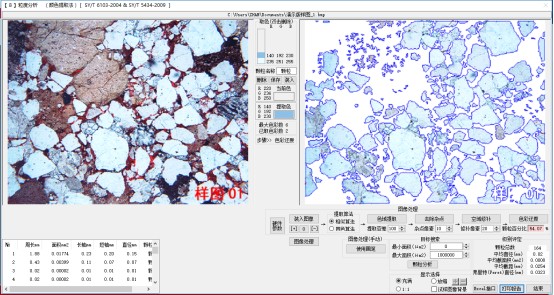

lواجهة التحليل

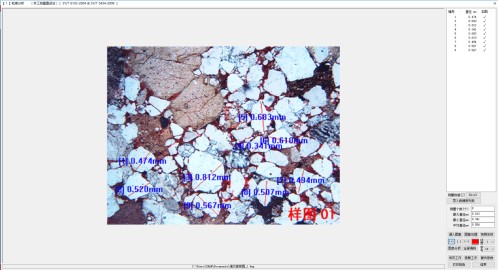

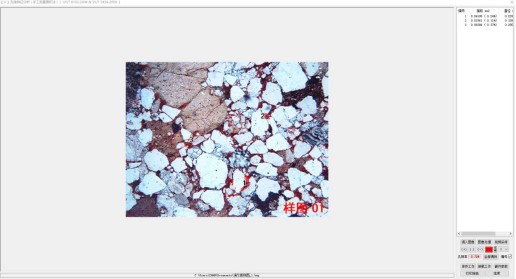

lلقطة شاشة للقياس

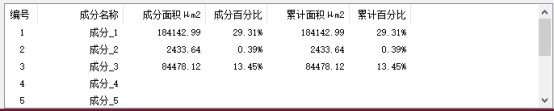

lبيانات التحليل

lمخطط إحصائي للبيانات

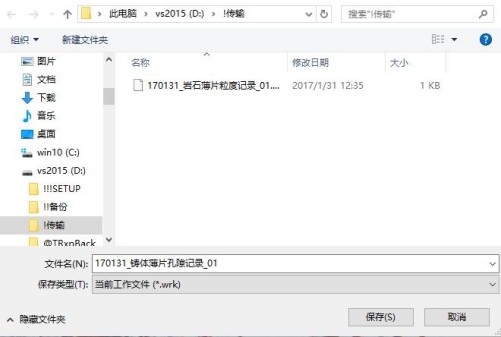

(حفظ العمل الحالي كملف)

【2】 تحليل خصائص المسام (طريقة المساحة اليدوية) ………SY/T 6103-2004 & SY/T 5434-2009

lتحديد مساحة المسام عن طريق سحب الفأرة للحصول على مساحة المسام، ويقوم البرنامج تلقائيًا بحساب المسامية؛ يمكن حفظ عملية القياس وتحميلها.

lواجهة التحليل

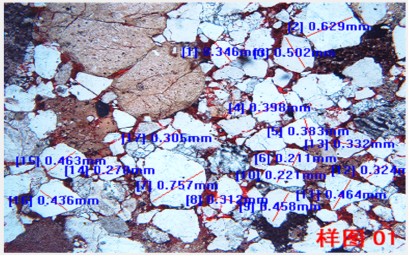

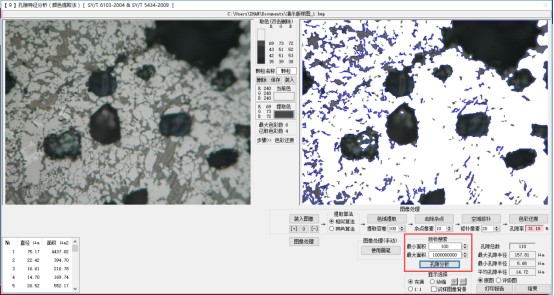

lلقطة شاشة لعملية القياس

(حفظ العمل الحالي كملف)

【3】 تحليل حجم جسيمات شريحة الصخور الرفيعة (حساب تلقائي) ………SS/YS 03-2003

lحدد ألوان الجسيمات المراد تحليلها على الصورة باستخدام الفأرة (متاح حتى 6 ألوان)، ثم قم بتعيين معلمات البحث لتحديد الجسيمات المستهدفة وحساب النسبة المئوية للجسيمات. في الوقت نفسه، يحسب تلقائيًا سلسلة من البيانات بما في ذلك العدد الإجمالي للجسيمات، ومتوسط قطر الجسيمات، ومتوسط مساحة المقطع العرضي، ومتوسط طول التقاطع، وقطر فيريت، والحد الأدنى للقطر، والحد الأقصى للقطر، ومتوسط طول المحور الثانوي، ونسبة الجسيمات ذات نسبة العرض إلى الارتفاع أكبر من 0.5.

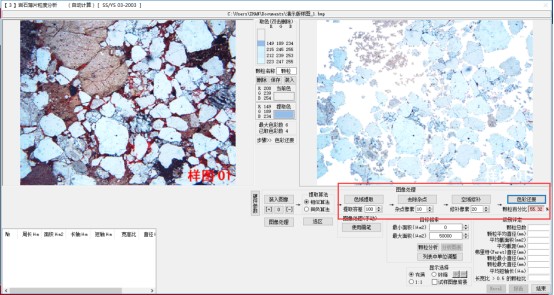

lواجهة التحليل

lانقر على الصورة لاختيار الألوان

lقم بإجراء المعالجة المقابلة على الصورة حسب الحاجة

lانقر على "تحليل الجسيمات" لمعالجة الصورة

lبيانات التحليل

【4】 تحليل خصائص المسام لشريحة رفيعة مسبوكة (حساب تلقائي 1) ………SS/YS 04-2003

lحدد لون المسام على الصورة باستخدام الفأرة، ثم قم بتعيين معلمات البحث لتحديد المسام المستهدفة. سيقوم البرنامج تلقائيًا بحساب المسامية، بالإضافة إلى سلسلة من القيم بما في ذلك العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

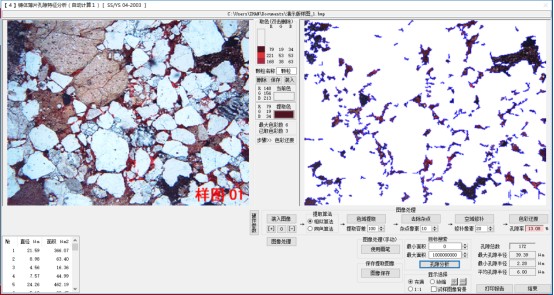

lواجهة التحليل

lبيانات التحليل

【5】تحليل خصائص المسام لشريحة رفيعة مسبوكة (حساب تلقائي 2) ………SS/YS 05-2005

lحدد لون المسام على الصورة باستخدام الفأرة، ثم قم بتعيين معلمات البحث لتحديد المسام. سيقوم البرنامج تلقائيًا بحساب المسامية، بالإضافة إلى سلسلة من القيم بما في ذلك العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

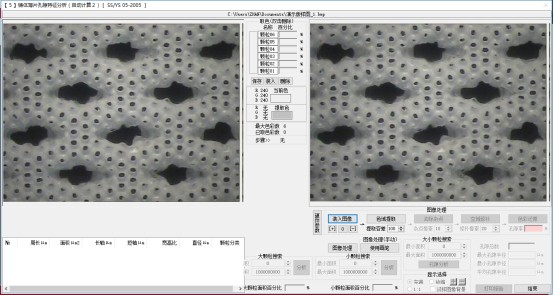

lواجهة التحليل

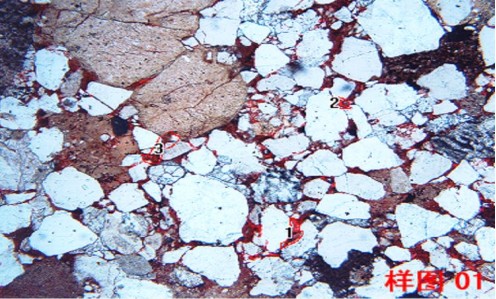

【6】تحليل خصائص المسام لشريحة رفيعة مسبوكة ………SY/T 6103-2004 & SY/T 5434-2009

lحدد لون المسام على الصورة باستخدام الفأرة، ثم قم بتعيين معلمات البحث لتحديد المسام. سيقوم البرنامج تلقائيًا بحساب المسامية، بالإضافة إلى سلسلة من القيم بما في ذلك العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

lواجهة البرنامج

lقائمة البيانات المحللة

【7】تحليل صورة الماس (حساب تلقائي) ………SS/YS 01-2006

lحدد اللون المستهدف على الصورة باستخدام الفأرة، ثم قم بتعيين معلمات البحث لتحديد جسيمات الماس. سيقوم البرنامج تلقائيًا بحساب النسبة المئوية لمساحة الماس، بالإضافة إلى سلسلة من القيم بما في ذلك العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

lواجهة البرنامج

lقائمة البيانات المحللة

【8】تحليل حجم الجسيمات (طريقة استخراج اللون) ………SY/T 6103-2004 & SY/T 5434-2009

lحدد ألوان الجسيمات المراد تحليلها على الصورة باستخدام الفأرة (متاح حتى 6 ألوان)، ثم قم بتعيين معلمات البحث لتحديد الجسيمات المستهدفة وحساب النسبة المئوية للجسيمات. في الوقت نفسه، يحسب تلقائيًا سلسلة من القيم بما في ذلك العدد الإجمالي للجسيمات، ومتوسط القطر، ومتوسط مساحة المقطع العرضي، ومتوسط طول التقاطع، وقطر فيريت ومعلمات أخرى ذات صلة.

lواجهة البرنامج

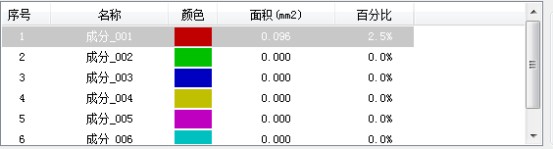

lقائمة البيانات المحللة

【9】تحليل خصائص المسام (طريقة استخراج اللون) ………SY/T 6103-2004 & SY/T 5434-2009

lحدد ألوان المسام المراد تحليلها على الصورة باستخدام الفأرة (متاح حتى 6 ألوان)، ثم قم بتعيين معلمات البحث لتحديد المسام المستهدفة وحساب المسامية. في الوقت نفسه، يحسب تلقائيًا سلسلة من القيم بما في ذلك العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام، ومتوسط نصف قطر المسام ومعلمات أخرى ذات صلة.

lواجهة التحليل

【10】تحديد النسبة المئوية لتكوين المعادن (تحليل الصورة) ………SS/YS 10-2007

lحدد ألوان 8 أنواع من المكونات باستخدام الفأرة، وقم بتعيين التسامح لكل مكون. بناءً على هذه البيانات، يحدد البرنامج الهياكل المقابلة على الصورة ويحسب مساحتها ونسبة المساحة. يدعم تحليل الصورة الفردية والتحليل الدفعي لجميع الصور في دليل محدد.

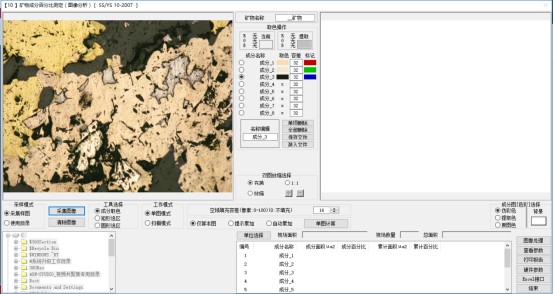

lواجهة التحليل

lانقر على المكون المقابل واختر لونه على الصورة.

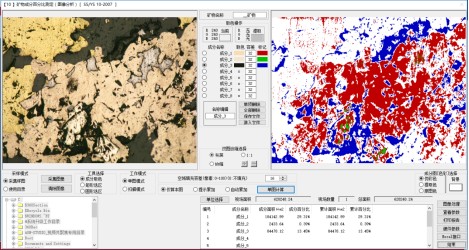

lانقر علىزر "حساب الصورة الفردية" لإجراء التحليل.

lقائمة البيانات

【11】تحديد النسبة المئوية لتكوين المعادن (العصا السحرية) ………SS/YS 01-2008

lحدد الهياكل المراد تحليلها على صورة الصخور باستخدام أداة العصا السحرية، وسيقوم البرنامج بحساب مساحتها ونسبة المساحة.

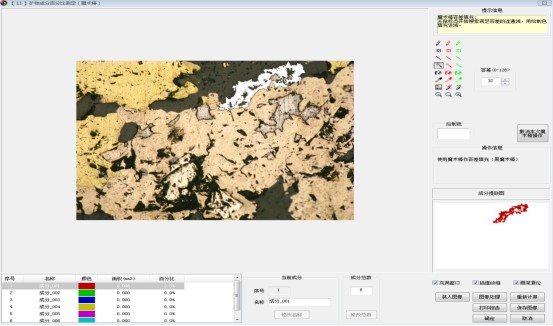

lواجهة التحليل

lقائمة البيانات المحللة

【12】تحديد النسبة المئوية لتكوين المعادن (تحليل الصورة 2) ………SS/YS 02-2008

lحدد ألوان 8 أنواع من المكونات باستخدام الفأرة، وقم بتعيين التسامح لكل مكون. بناءً على هذه البيانات، يحدد البرنامج الهياكل المقابلة على الصورة ويحسب مساحتها ونسبة المساحة.

lواجهة التحليل

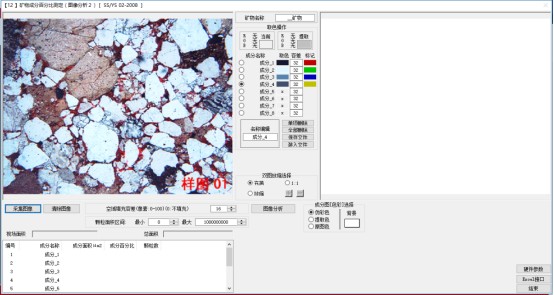

lانقر على المكون المقابل واختر لونه على الصورة.

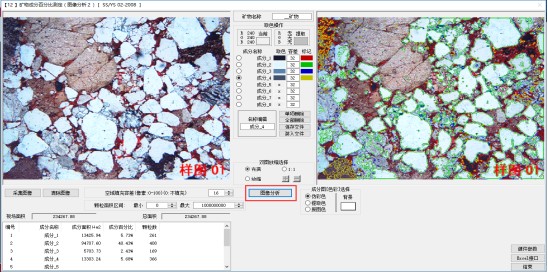

lانقر علىزر "تحليل الصورة" لمعالجة الصورة

lقائمة البيانات المحللة
