مجهر معدني محوسب من فئة الأبحاث RX-50MW

المجهر المعدني المحوسب RX-50MW ذو الجودة البحثية هو مجهر معدني ثلاثي العدسات قائم. يجمع هذا المجهر بين عدد من الميزات الرائدة، ويتماشى مظهره وأداؤه مع أحدث اتجاهات التصميم العالمية، وهو مصمم لإحداث نقلة نوعية في المجال الصناعي. يوفر المجهر وظائف رصد متعددة، مثل المجال المضيء المنعكس، والمجال المظلم المنعكس، والمجال المضيء النافذ، والضوء المستقطب النافذ والمنعكس، وتباين التداخل التفاضلي المنعكس.

عدسة عينية مسطحة ذات مجال رؤية واسع للغاية ونقطة رؤية عالية

تمّ تحسين مجال رؤية العدسة العينية لسلسلة RX-50M من 22 مم إلى 25 مم، مما يوفر نطاق رؤية أكثر استواءً. كما يتيح نطاق ضبط الديوبتر الأوسع تلبية احتياجات استخدام شريحة أوسع من المستخدمين.

عدسة موضوعية شبه لونية احترافية بمسافة عمل لا نهائية

تعتمد العدسات الموضوعية لسلسلة RX-50M على عدسات عالية النفاذية وتقنية طلاء متطورة لاستعادة اللون الطبيعي للعينات بدقة. تتيح العدسة الواحدة إمكانية الملاحظة في المجال الساطع، والمجال المظلم، والضوء المستقطب، والتداخل التفاضلي. يتميز التصميم شبه اللوني بأداء ممتاز في تصحيح الانحراف اللوني، مما يحسن تباين ووضوح الصور المرصودة.

نظام التباين التفاضلي التداخلي نومارسكي (DIC)

يمكن لوحدة التداخل التفاضلي U-DICR المطورة حديثًا تحويل اختلافات الارتفاع الدقيقة التي لا يمكن اكتشافها تحت الملاحظة ذات المجال الساطع إلى اختلافات عالية التباين بين الضوء والظلام وعرضها في شكل تضاريس ثلاثية الأبعاد، مثل الجسيمات الموصلة لشاشات الكريستال السائل والخدوش على سطح الأقراص الدقيقة.

قائمة تكوين المجهر المعدني المحوسب RX-50MW ذي الجودة البحثية

ملاحظة: " . " هو الوضع الافتراضي؛ "O" هو الوضع المُختار

برنامج تحليل الصور المعدنية الأصلي FMIA2025

برنامج تحليل الصور المعدنية FMIA2025 هو نظام برمجي جديد كليًا لتحليل الصور المعدنية، طوّرته شركتنا. بدأنا بتطويره من خلال دمج احتياجات الاختبارات المعدنية لشركات الصب، ومصنّعي قطع غيار السيارات، وشركات المعالجة الحرارية، وصناعة فولاذ المحامل، وصناعة أنظمة الطاقة، وصناعة قطع غيار السكك الحديدية، بالإضافة إلى شركات اختبار أخرى ذات صلة. ثم، بهدف تحسين معدلات جودة المنتجات وتعزيز قدرات الاختبار في مختلف المختبرات، جمعنا متطلبات واقتراحات من خبراء في قطاعات صناعية متنوعة، وأطلقنا هذا النظام.

خضع برنامج تحليل الصور المعدنية FMIA2025 لمراجعة وتحديث شاملين. يغطي النظام عددًا كبيرًا من معايير اختبار المعادن المحلية والدولية، ويجمع بين وظائف التحليل الكمي والنوعي. وقد أُضيفت إليه ميزات جديدة مثل توليف عمق المجال ودمج حقول الصور. وبفضل واجهته البسيطة، يتيح البرنامج التقاط صور متعددة الحقول بشكل متواصل وإجراء تحليل مركزي للبنية المجهرية للصور. كما أصبح تشغيله أكثر سهولة، إذ يُلغي الخطوات المعقدة في الإصدارات السابقة، مما يجعل الاختبار أسرع وأكثر كفاءة.

لقد قمنا بإنشاء مجموعة جديدة تمامًا من أنظمة أدوات التحليل المعدني "الاحترافية والدقيقة والفعالة" لتبسيط التحليل المعدني.

تحتوي المكتبة المعيارية الوطنية لنظام البرمجيات على مئات الفئات، تغطي بشكل أساسي المعايير المعدنية الشائعة الاستخدام، وتلبي متطلبات التحليل والاختبار المعدني لمعظم المؤسسات. ويمكن فتح فئات إضافية حسب احتياجات مختلف الصناعات لتلبية متطلبات الاختبار الصناعية. جميع الوحدات متاحة للاستخدام مجانًا مدى الحياة، كما تُقدم التحديثات القياسية مجانًا مدى الحياة أيضًا.

نظراً للزيادة المستمرة في المواد الجديدة والمواد المستوردة، بالنسبة للمواد ومعايير التقييم التي لم يتم تضمينها بعد في البرنامج، يمكن توفير إدراج وإدخال مخصص بشكل منفصل.

مزايا المنتج وشرح وظائف برنامج تحليل الصور المعدنية FMIA2025 :

● التصوير الجماعي، والتقاط الصور، وأرشفتها: يوفر البرنامج وظائف معالجة جماعية متعددة للصور، مثل التصوير الجماعي، وتسمية الدفعات، وحفظ الدفعات، وطباعة الدفعات بتكبير ثابت. هذه الوظائف تجعل عملية فحص عينات الدفعات أكثر سهولة وكفاءة.

● إعدادات الكاميرا: تدعم ضبط الوظائف بما في ذلك وقت التعريض، والكسب، والحدة، والتشبع، وقيمة جاما، والتباين، والسطوع، وتوازن اللون الأبيض، وتوازن اللون الأسود.

● معايرة الصورة: تم تحديث وظيفة المعايرة بالكامل، مما يتيح إتمام معايرة المعلمات لجميع العدسات الموضوعية بنقرة واحدة. بالمقارنة مع طريقة المعايرة الأصلية، فإن طريقة المعايرة الجديدة أكثر سهولة وسرعة في التشغيل.

● وظائف معالجة الصور: تتضمن وظائف مثل فصل الألوان، وتحويل تدرج الرمادي، وتقسيم العتبة، ومعالجة التحويل إلى ثنائي، وتحسين الصورة، والتعديل العكسي، وتعديل الحدة، وإزالة الخدوش والبقع، ومخطط توزيع الصور.

● وظيفة الطباعة بتكبير ثابت: تدعم هذه الوظيفة وظائف تشمل الطباعة بتكبير ثابت لصور متعددة، وتسمية الصور المخصصة، وتعيين معلمات المقياس، والتصدير إلى تنسيقات PDF/Word/Excel، ومعاينة الطباعة.

● قياس الصور وأرشفتها: تتوفر مجموعة متنوعة من أدوات القياس (بما في ذلك المسافة، والزاوية، والزاوية المحصورة بين خطين، والمستطيل، والمسافة من نقطة إلى خط، والقطع الناقص، والمضلع، والمسافة بين خطين متوازيين، وقوس ثلاثي النقاط، ودائرة ثلاثية النقاط، وغيرها). يدعم البرنامج رسم الأسهم، وإضافة التعليقات النصية، وإدراج خطوط مساعدة، وتعديل عرض الخطوط. يمكن اختيار وحدات طول متعددة، كما يمكن تخصيص لون وحجم ونمط خط بيانات القياس. يمكن تلخيص بيانات القياس وتصديرها كملف إكسل.

● وظيفة تحليل البنية المجهرية: توفر مكتبة البرامج مجموعة واسعة من وحدات الكشف القياسية، تغطي معايير تحليل البنية المجهرية مثل GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. يمكن تحديث أرقام المعايير في مكتبة البرامج، وتتوفر معايير جديدة للتحديث مجانًا. كما توفر ثلاث وظائف للتقييم المعدني: تلقائي، ومقارن، ومساعد. تتميز هذه الوظيفة بسهولة الاستخدام، والاختصار، والكفاءة، وتضمن قياسًا دقيقًا وموثوقًا.

● وحدات الوظائف المتقدمة: وظيفة EDF (عمق المجال الممتد)، وظيفة دمج الصور / وظيفة فسيفساء الصور

● وظائف التخصيص المتقدمة: وظيفة التحكم الآلي في منصة المجهر المخصصة، ووظيفة التصوير البؤري، ووظيفة رسم الخرائط البصرية ثلاثية الأبعاد، ووظيفة قاعدة بيانات الصور، وما إلى ذلك.

● وظيفة تحليل البنية المجهرية بالذكاء الاصطناعي: تتوفر وحدات تحليل البنية المجهرية بالذكاء الاصطناعي قابلة للتخصيص. تستخدم هذه الوحدة الذكاء الاصطناعي لإتمام عملية تحليل البنية المجهرية والكشف عنها بالكامل، مما يتيح التعرف التلقائي على البنى المجهرية للمواد وتحليلها. تتميز عملية التشغيل بالبساطة، مما يقلل من الجهد المبذول من قبل الموظفين ويحسن كفاءة الكشف عن المواد.

● مكتبة الصور القياسية الوطنية: تحتوي على مئات الصور القياسية الوطنية لتعلم العملاء والرجوع إليها.

● قوالب تقارير متنوعة: يقوم البرنامج تلقائيًا بإنشاء تقارير تحليل البنية المجهرية المعدنية، متضمنةً الصور والنصوص. يمكن للمستخدمين اختيار إنشاء تنسيقات التقارير باستخدام وحدة واحدة أو عدة وحدات. تتيح قوالب التقارير إمكانية إجراء تعديلات، مثل إضافة شعارات الشركات وأسمائها وعمليات الاختبار. كما يمكن إنشاء قوالب تقارير مخصصة وفقًا لاحتياجات محددة.

مكونات نظام برنامج التحليل المعدني FMIA2025:

1. برنامج FMIA2025 (محرك أقراص فلاش USB)؛

2. جهاز تشفير دونجل: نوع USB + التحقق من الرمز الديناميكي؛

3. المواد المكتوبة: دليل المستخدم (مخزن على محرك أقراص فلاش USB)؛

4. مقياس الميكرومتر: قيمة التدريج 0.01 مم.

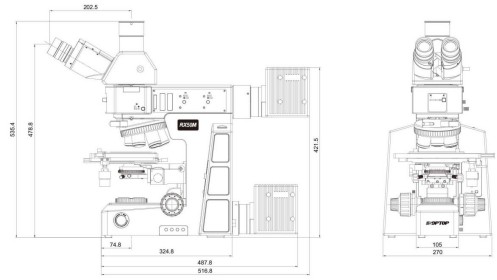

رسم تخطيطي لأبعاد المجهر المعدني المحوسب RX-50MW المستخدم في الأبحاث:
