نظرة عامة على المنتج

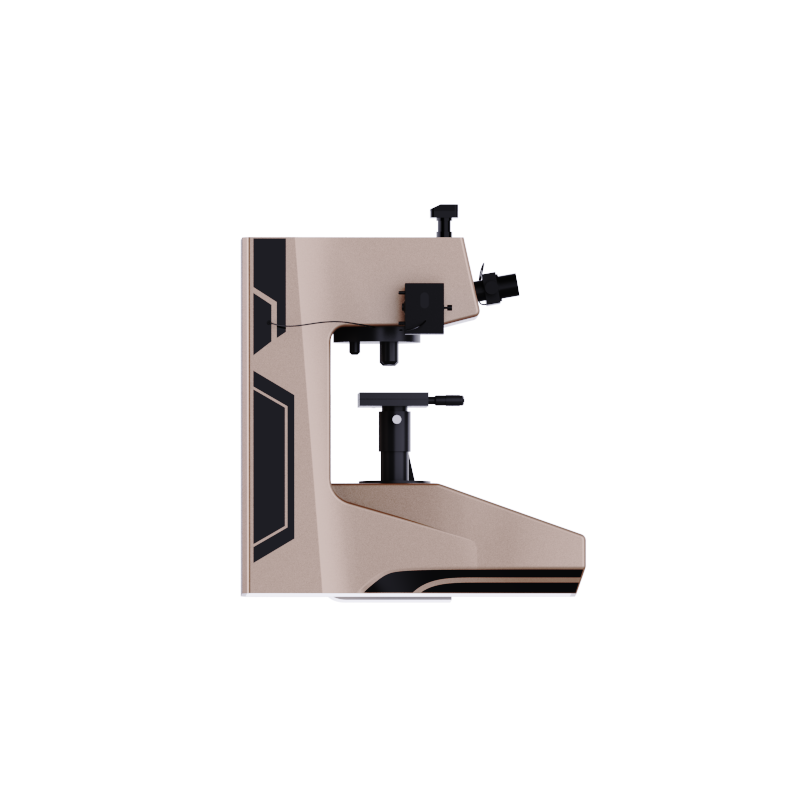

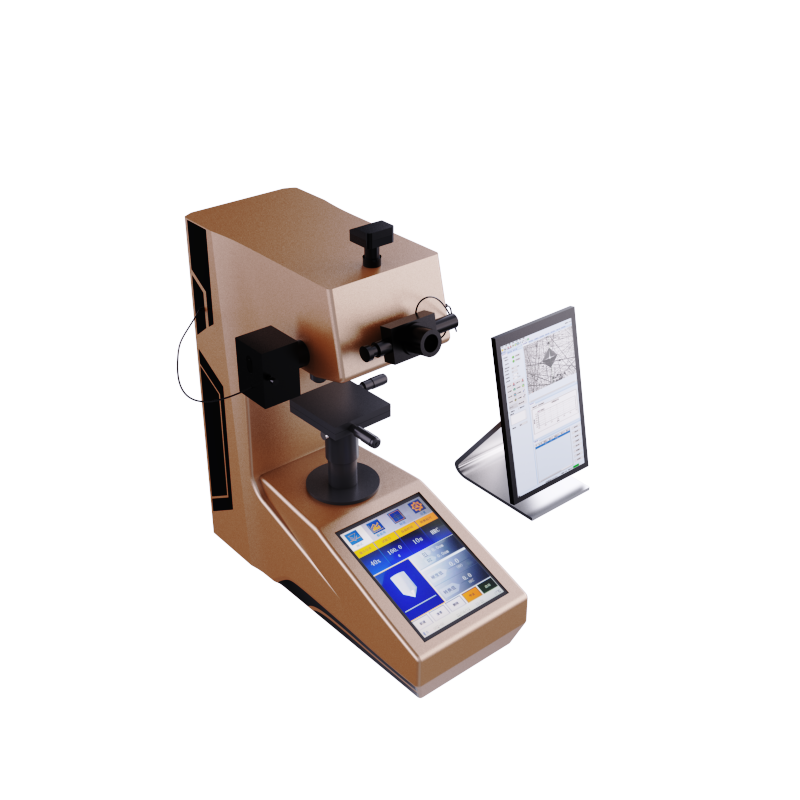

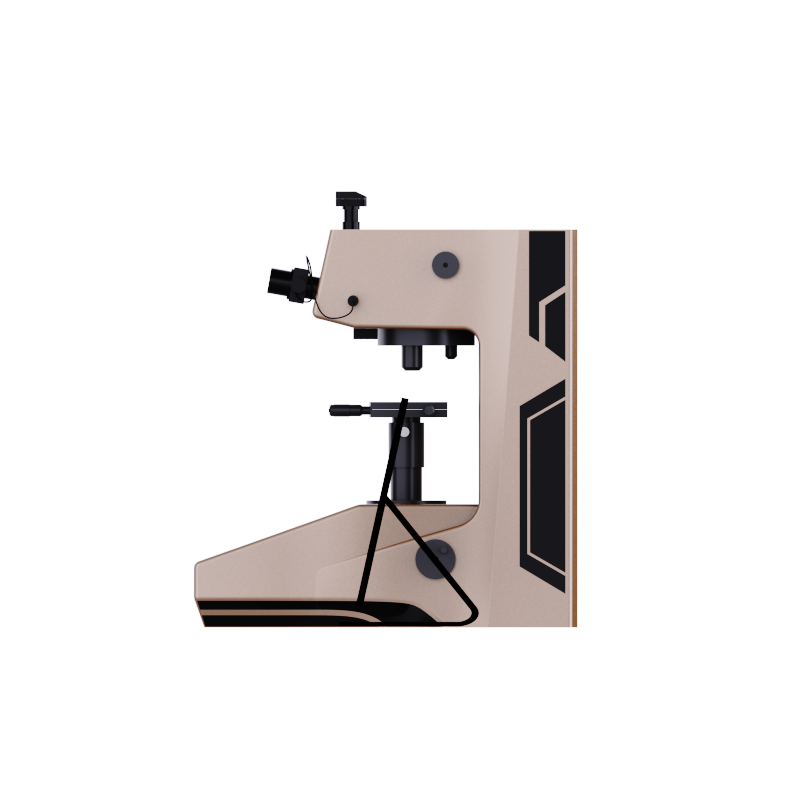

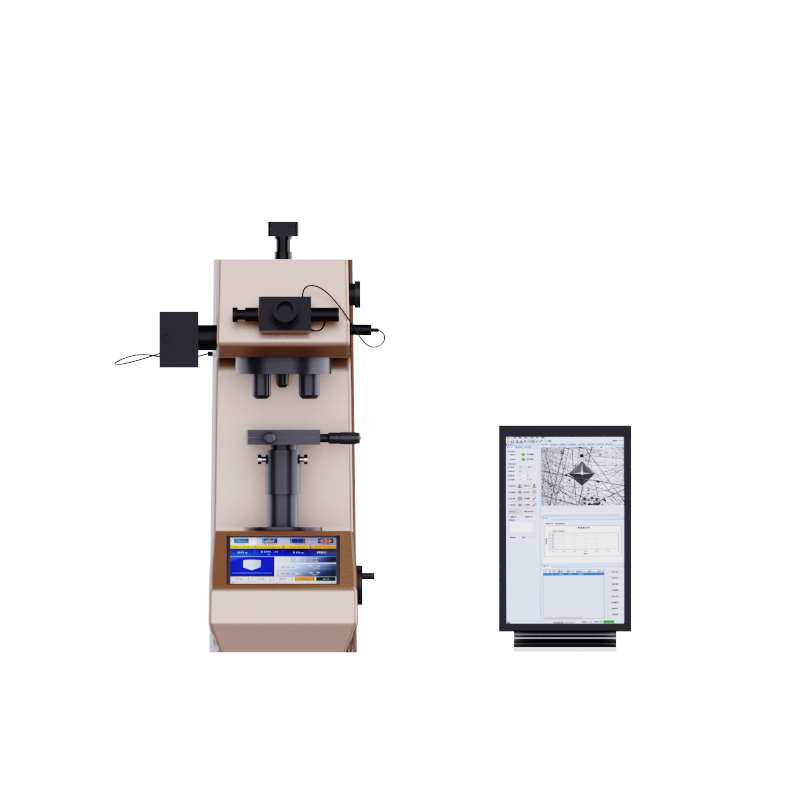

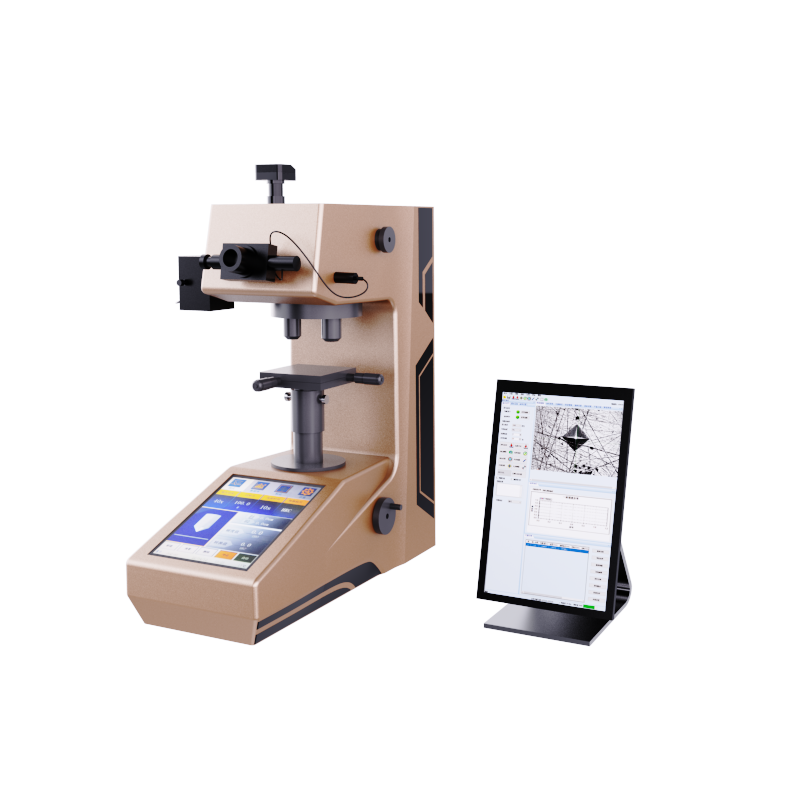

جهاز VHVS-1000AT هو جهاز اختبار صلابة فيكرز صغير بشاشة تعمل باللمس مزدوجة أوتوماتيكية. يتميز مضيف جهاز اختبار الصلابة بشاشة تعمل باللمس مقاس 8 بوصات ومعالج ARM عالي السرعة، ومجهز بجهاز كمبيوتر لوحي مقاس 15 بوصة. يتحكم الكمبيوتر في جميع عمليات جهاز اختبار الصلابة، مما يجعل ضبط المعلمات وعرض النتيجة أكثر سهولة في الاستخدام، والعمليات أكثر ملاءمة، كما يتجنب تهيج العين والتعب البصري الناجم عن مصدر ضوء المجهر، وبالتالي تقليل أخطاء القياس.

مميزات المنتج

• يتم صب جسم الماكينة من الحديد الزهر عالي الجودة في عملية صب واحدة ومعالجته بطلاء السيارات، مما يؤدي إلى مظهر أنيق وجميل من الناحية الجمالية.

• يعمل نظام رفع دودة التوربين على تحسين استقرار الاختبار ودقته بشكل كبير، مما يزيل الحاجة إلى إعادة التركيز بعد اكتمال الاختبار.

• تم تجهيزه بوظيفة برج أوتوماتيكية، وقياس ومراقبة عالية الدقة، ومجموعة من الأهداف المزدوجة، وقطعة قياس عالية الدقة مع مشفر طول مدمج، مما يحقق قياسًا بلمسة واحدة للقطر البادئ، مما يقلل بشكل فعال من التدخل البشري في التشغيل وأخطاء القراءة.

• نظام تحكم رقمي مريح قادر على التحويل التلقائي للوحدات لمقياس الصلابة بأكمله.

• إنه يسمح بتعيين الحد الأقصى والحد الأدنى لقيم الصلابة، ويصدر صوت تنبيه عندما تتجاوز قيمة الاختبار النطاق المحدد.

• تحتوي على وظيفة تصحيح قيمة الصلابة البرمجية، مما يسمح بالتصحيح المباشر لقيمة الصلابة ضمن نطاق معين.

• يتميز بوظيفة قاعدة بيانات لتجميع وتخزين بيانات الاختبار تلقائيًا، حيث تستطيع كل مجموعة تخزين 10 مجموعات بيانات، بإجمالي أكثر من 2000 مجموعة بيانات. كما يحتوي على وظيفة عرض منحنى قيمة الصلابة، والتي تعرض التغييرات في قيم الصلابة بصريًا.

• يتوفر نظام معالجة صور CCD اختياري، بالإضافة إلى أداة قياس صلابة Rockwell اختيارية.

• مجهزة بطابعة بلوتوث لاسلكية وقادرة على إخراج البيانات عبر واجهات RS232 وUSB (اختياري).

• دقة متوافقة مع معايير GB/T4340.2 وISO6507-2 وASTM E384.

مقدمة عن CCD

• نوعان من المعايرة: المعايرة البصرية، ومعايرة كتلة الصلابة (يدوية/أوتوماتيكية). تدعم كتل الصلابة المتوسطات المتعددة وأي عدد من المعايرة القياسية المجزأة إلى كتل من أجل القياس الأمثل.

• بالإضافة إلى القياس التلقائي، هناك ثلاثة أنواع من القياس اليدوي: القياس على الجوانب الأربعة، والقياس القطري، والقياس على أربع نقاط (يمكن أن يكون ترتيب اختيار النقاط الأربع تعسفيًا).

• يدعم ثلاثة أشكال لعلامات المسافة البادئة: "المربع المستطيل"، و"الصليب الأحمر"، و"الدائري".

• أثناء القياس اليدوي، يحتوي على وظيفة عدسة مكبرة لتحديد موضع رأس المسافة البادئة بسهولة؛ ووظائف اختصار لوحة المفاتيح الفريدة لتحريك الرؤوس المحددة بسرعة، مما يجعل عمليات القياس أكثر كفاءة.

• يوفر مسافة البكسل والمسافة الفيزيائية للقطر المسنن ويحسب قيمة HV/HK تحت الحمل الحالي في الوقت الفعلي.

• يدعم أجهزة التقاط الفيديو المختلفة بدقة 1.3 مليون و5 مليون بكسل للكاميرات الرقمية؛ 5 مليون بكسل هي الدقة القياسية، لعرض مقاطع الفيديو المسننة على جهاز كمبيوتر، حيث يمكن التقاط الصور وتخزينها.

• يمكنه عرض وتحديث الحالة الحالية لجهاز اختبار الصلابة في الوقت الفعلي: المثقب/الهدف الحالي، ووقت الإمساك، وحجم الحمل المطبق، وما إلى ذلك.

• يمكن قياس المسافة بين نقطتين يدويًا؛ ويمكن أيضًا عرض مجموعات المسافة المتعددة في وقت واحد على الفيديو أو الصورة.

• يقوم تلقائيًا باختيار أفضل عوامل المعايرة لدقة مختلفة وأهداف مختلفة وأحمال مختلفة.

• يمكن تحديد جميع معلومات نقاط الاختبار بشكل منفصل أو وفقًا لمتطلبات العميل. سيتم عرض معلومات تحديد نقطة الاختبار في قائمة تسلسل قيمة الاختبار ورسم التخطيطي، مما يسهل الاستعلامات. هذه الميزة ضرورية للتحليل والمعالجة اللاحقة.

• وفقًا لمعايير تحويل الصلابة GB وDIN وISO وASTM وغيرها، فإنه يمكن تحقيق تحويل متبادل بين Vickers HV وKnoop HK وRockwell HRC وHRA وHRB وHRD وHRE وHRF وHRG وHRK وRockwell HR15N وHR30N وHR45N وHR15T وHR30T وHR45T وBrinell HBS وBrinell HBW وقيم الصلابة الأخرى.

• عند قياس تسلسل مسار الطبقات المقواة، توجد أوضاع إعدادات تهيئة مرنة متعددة تحفظ تلقائيًا وتستورد تسلسل المسار السابق؛ ويمكن أيضًا حفظ مسار القياس لإعادة التحميل في أي وقت.

• إن نتائج تسلسل مسار القياس تعمل تلقائيًا على إنشاء قيم عمق الطبقة الصلبة المقابلة ومخططات منحنى تغيير الصلابة.

• يمكن تحديد أوضاع تحليل مختلفة لبيانات القياس؛ ويمكن تضمين جميع النتائج في تقارير رسومية. ويمكن ضبط محتوى التقرير وتنسيقه بمرونة، كما يمكن إنشاء مستندات Word وExcel تلقائيًا.

• يمكن تعيين كلمة المرور وصلاحيات الإدارة: يمكن للمشغلين العاديين فقط إجراء قياسات الصلابة وفقًا للإعدادات المحددة مسبقًا.

• يمكن لأدوات تحويل قيمة الصلابة القياسية المضمنة تحويل قيم الصلابة المقاسة تلقائيًا وفقًا للجداول وتضمينها في جدول النتائج.

• يوفر البرنامج نسختين باللغتين الصينية والإنجليزية.

نطاق التطبيق

1. المعادن السوداء، والمعادن غير الحديدية، ورقائق الدوائر المتكاملة، والطلاءات السطحية، والمعادن الرقائقية.

2. الزجاج، والسيراميك، والعقيق، والأحجار الكريمة، والبلاستيك الرقيق، وما إلى ذلك.

3. اختبار صلابة العمق وتدرج الطبقات المكربنة والمطفأة.

4. مناسب لإجراء قياسات دقيقة لصلادة فيكرز الدقيقة للطائرات المتوازية والأجزاء الصغيرة والمكونات فائقة الرقة.

المواصفات الفنية

التكوين القياسي للملحقات

التكوين القياسي لجهاز CCD

ما ورد أعلاه هو التكوين القياسي، والمنتجات الفعلية تخضع للأشياء المادية.
