ملخص
نظام قياس صلابة فيكرز شبه التلقائي ZHVS-1 / 5 / 10 / 30 / 50AT EOS100B، التصوير البصري المتكامل، الإزاحة الميكانيكية، التحكم الإلكتروني، التصوير الرقمي، تحليل الصور، معالجة الكمبيوتر وغيرها من التكنولوجيا المهنية الحالية، من خلال مضيف الكمبيوتر للتحكم في مقياس صلابة فيكرز الصغير والمنصة الأوتوماتيكية، وتصوير البصمة الرقمية على شاشة الكمبيوتر، ومن ثم من خلال القراءة التلقائية، القراءة اليدوية، القياس الدقيق للمعدن وجزء من المواد غير المعدنية وطبقات الفيلم المختلفة، وصلابة الطلاء الدقيقة، وعمق طبقة التصلب، وسمك طبقة الغشاء، والتباعد بين نقطتين، إلخ. يمكنه أيضًا تصوير شكل سطح المعدن وطباعة المعدل الثابت. يكسر هذا النظام طريقة اختبار الصلابة التقليدية، ويحقق اختبار الصلابة التلقائي عالي الدقة والتكرار العالي، وهو جهاز مهم لتحليل المواد.
مقدمة المعدات
● برج قياس صلابة micro Vid التلقائي بشاشة رقمية، من خلال نتائج عرض شاشة LCD، ويمكن عرض وتعيين مسطرة الاختبار، وقوة الاختبار، ونوع رأس الضغط، ووقت الاحتفاظ، ووحدة التحويل، وما إلى ذلك؛
● استخدام شاشة تعمل باللمس مقاس 8 بوصات ومعالج ARM عالي السرعة وشاشة بديهية وتفاعل سهل بين الإنسان والآلة وتشغيل بسيط وتخزين قاعدة بيانات كبيرة وتصحيح تلقائي للبيانات وتوفير تقرير خط البيانات؛
● يستخدم جسم الطائرة قالب الصب الأساسي من الحديد الزهر، مع عملية معالجة طلاء السيارة، والمظهر الدائري والجميل؛
● يمكن لنظام رفع دودة الاختبار تحسين استقرار الاختبار ودقته، دون الحاجة إلى التركيز مرة أخرى بعد الاختبار؛
● مزود بوظيفة البرج الأوتوماتيكية، وقياس عالي الدقة وتركيبة مراقبة مزدوجة الهدف، جنبًا إلى جنب مع مجهر ترميز الطول المدمج عالي الدقة، لتحقيق بصمة قطرية لقياس مفتاح واحد، وتقليل تدخل التشغيل البشري وخطأ القراءة بشكل أفضل؛
● نظام CNC مريح، يمكنه إجراء تحويل وحدة مسطرة الصلابة الكاملة تلقائيًا؛
● يمكن ضبط الحد الأقصى والحد الأدنى لقيمة الصلابة، وعندما تتجاوز قيمة الاختبار النطاق المحدد، سيتم إصدار صوت صفارة الإنذار؛
● باستخدام وظيفة تصحيح قيمة صلابة البرنامج، يمكنك تصحيح قيمة الصلابة مباشرة ضمن نطاق معين؛
● باستخدام وظيفة قاعدة البيانات، يتم تجميع بيانات الاختبار تلقائيًا وحفظها، ويمكن لكل مجموعة حفظ 10 بيانات، ويمكن حفظ أكثر من 2000 بيانات؛

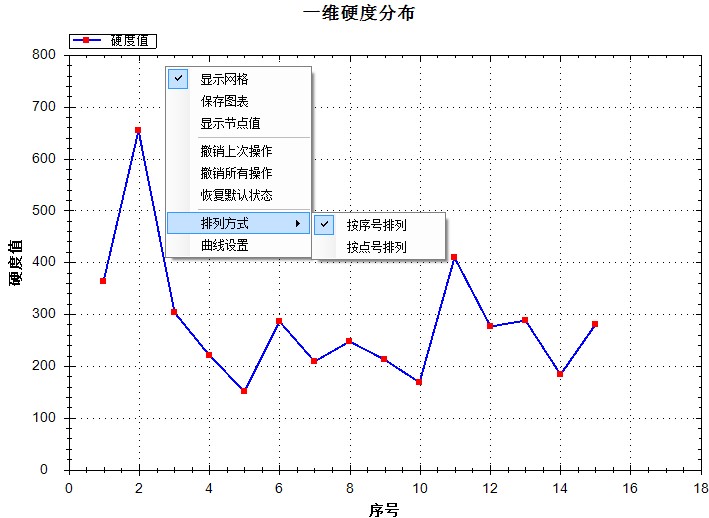

● مع وظيفة عرض منحنى قيمة الصلابة، عرض بديهي لتغيير قيمة الصلابة؛
اختر اختر لغة البرنامج
● نظام معالجة الصور CCD، ورأس الضغط Nusi الاختياري، لقياس صلابة Nusi؛
● التكوين باستخدام طابعة بلوتوث لاسلكية، ويمكن إخراج البيانات من خلال واجهة RS232 وUSB؛
● الدقة متوافقة مع GB / T4340.2، وISO 6507-2، وASTM E384.
| مسطرة فيكيت | 1 كجم | HV0.01، HV0.025، HV0.05، HV0.1، HV0.2، HV0.3، HV0.5، HV1kgf |
| 5 كجم | HV0.3、HV0.5、HV1.0、HV2.0、HV3.0、HV5.0kgf |
| 10 كجم | HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10kgf |
| 30 كجم | HV0.3、HV0.5、HV1.0、HV5.0、HV10.0、HV30.0kgf |
| 50 كجم | قوة عالية 1.0، قوة عالية 5.0، قوة عالية 10.0، قوة عالية 20.0، قوة عالية 30.0، قوة عالية 50.0كجم |
| قوة الاختبار | 1 كجم | 10، 25، 50، 100، 200، 300، 500، 1000 جرام |
| 5 كجم | 0.3،0.5،1.0،2.0،3.0،5.0كجم |
| 10 كجم | 0.3،0.5،1.0،3.0،5.0،10كجم |
| 30 كجم | 0.3،0.5،1.0،5.0،10.0،30.0كجم |
| 50 كجم | 1.0، 5.0، 10.0، 20.0، 30.0، 50.0 كجم |
| ملاحظات | 1/5/10/30/50 كجميمكن للمستخدمين اختيار التكوين المناسب وفقًا لمتطلباتهم الوظيفية الخاصة |
المعايير الفنية
●اختيار قوة الاختبار: يتم إجراء اختيار قوة الاختبار عن طريق تدوير قوة الاختبار وتغيير عجلة اليد، ويتم عرض قوة الاختبار الحالية على الشاشة
● التحكم في التحميل: أوتوماتيكي (تحميل / الاحتفاظ / تفريغ)
● وقت الانتظار 1-99 ثانية (ثانية واحدة كزيادة)
● وضع الاختبار: HV / HK
● قيمة الصلابة: نطاق الصلابة 5-5000 HV، من خلال البيانات المقاسة على الميكرومتر، يتم إدخال البيانات في مقياس الصلابة للحصول على قيمة الصلابة المقابلة. يظهر خطأ في القيمة 3-5% HV.
● أقصى ارتفاع للعينة: 180 مم، المسافة من مركز التجويف إلى جدار الماكينة: 130 مم
● نظام القياس البصري
| 1 kg | 1 kg | 1 kg | 1 kg | 1 kg |
| موضوعي | 10 (ملاحظة)، 40 (قياس) | 10 (ملاحظة)، 20 (قياس) |
| التكبير الكلي | 100 (ملاحظة)، 400 (قياس) | 100 (ملاحظة)، 200 (قياس) |
| مدى القياس | 200ميكرومتر |
| قيمة القسمة | 0.025 ميكرومتر | 0.1ميكرومتر |
●مرحلة تحميل الكائنات التلقائية XY
حجم سطح العمل: 130X120 ملم
الحد الأقصى للشوط: 50 × 50 مم
الحد الأدنى لمسافة الخطوة: أقل من 1 ميكرون (0.001 مم) (أو 2 ميكرون، اختياري)
موقع التكرار: أقل من 3 ميكرون
سرعة الحركة: قابلة للتعديل؛
وضع التحكم: التحكم اليدوي، التحكم الكهربائي، التحكم بالكمبيوتر؛
● مصدر الضوء: 12 فولت / 20 واط
● سطوع مصدر الضوء: تعتيم PWM
● وضع توفير الطاقة: الدخول تلقائيًا إلى وضع الاستعداد بعد 10 دقائق
● مصدر الطاقة: 220 فولت، 50 هرتز
● استهلاك الطاقة الكامل للآلة: 100 وات
● الحجم الإجمالي: 500330560 مم
● الوزن: 36 كجم
الملف الوظيفي

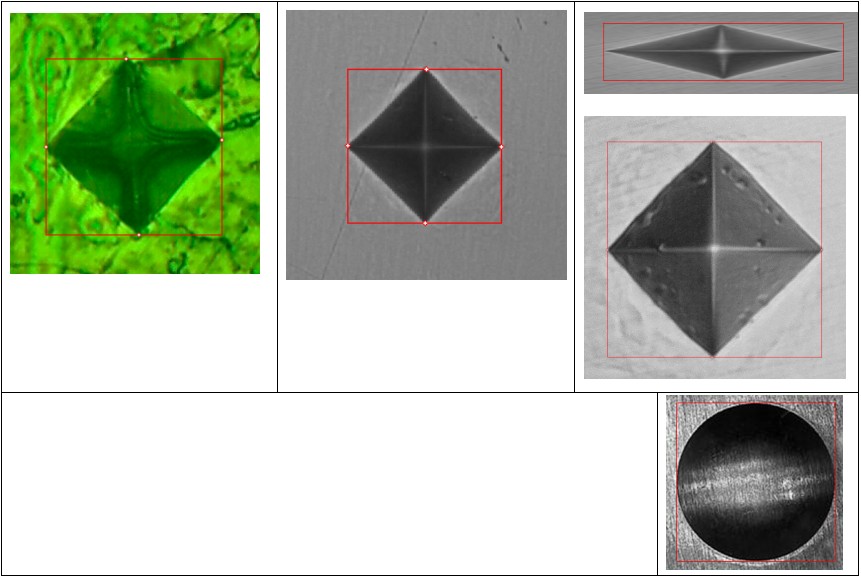

| 1. | إن القدرة على التعرف التلقائي على صورة المسافة البادئة للماس متقدمة بشكل كبير عن منتجات برامج قياس الصلابة السائدة الحالية. |
| 2. | يمكن سحب كل منطقة وظيفية من الواجهة الرئيسية بشكل تعسفي لتشكيل نمط تخطيط مخصص. |
| 3. | متوافق مع قياس صلابة Nuss (HK)، يمكن التعرف على مسافة البادئة Nuss تلقائيًا. |
| 4. | بالإضافة إلى القياس التلقائي، هناك أيضًا ثلاثة قياسات يدوية: قياس بأربع نقاط، وقياس قطري، وقياس بأربعة جوانب. |
| 5. | طريقتان للمعايرة: معايرة كتلة الصلابة، والمعايرة البصرية. |
| 6. | تدعم معايرة كتلة الصلابة القياسية متوسطات المعايرة المتعددة. |
| 7. | يقوم البرنامج تلقائيًا باختيار أفضل معامل معايرة لمختلف الدقة والعدسات الموضوعية المختلفة والأحمال المختلفة. |
| 8. | أثناء قياس الصلابة، يتم اختيار أفضل معامل معايرة تلقائيًا وفقًا لقيم الصلابة المختلفة. |
| 9. | عند القياس يدويًا، فإنه يحتوي على وظيفة عدسة مكبرة للعثور بسهولة على موضع ذروة المسافة البادئة. |
| 10. | توفير وظيفة معايرة إزاحة الرأس / العدسة، والقضاء على الانحراف الميكانيكي بين الرأس والعدسة، وتصحيح خطأ النظام العام، وبالتالي تحسين دقة نتائج الكشف عن الصلابة. |
| 11. | دعم مجموعة متنوعة من معدات التقاط الفيديو، الدقة: 1.3 مليون، 2 مليون، 3 مليون، 5 مليون كاميرا رقمية؛ عرض فيديو المسافة البادئة على الكمبيوتر، يمكن التقاط الصور وتخزينها. |
| 12. | عند قياس تسلسل مسار الطبقة المقواة، هناك العديد من أوضاع التهيئة المرنة لحفظ واستيراد تسلسل المسار السابق تلقائيًا؛ ويمكن أيضًا تخزين مسار القياس بشكل تعسفي لإعادة التحميل. |

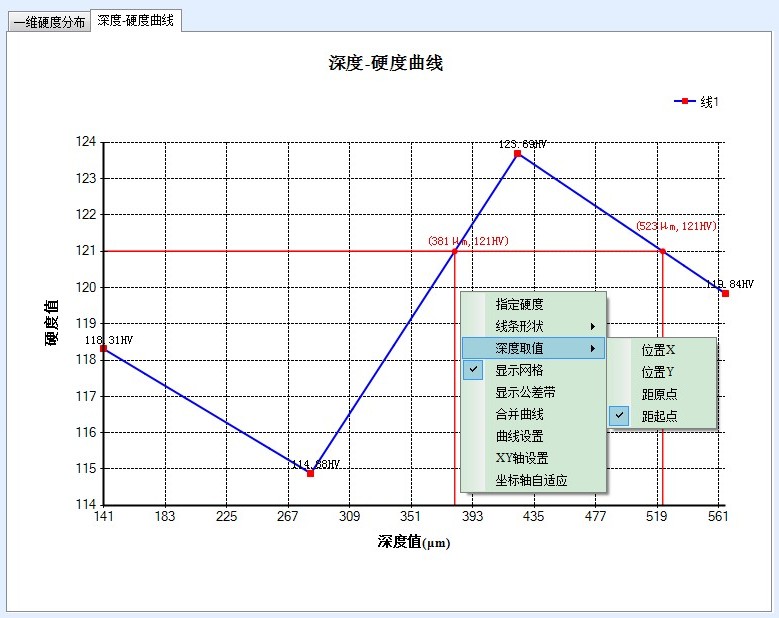

| 13. | يتم ترتيب نتائج القياس وفقًا لتسلسل المسار، ويتم إنشاء قيمة العمق المقابلة ومنحنى تغيير الصلابة لطبقة التصلب. |
| 14. | توفير وظيفة قياس المسافة وقياس الزاوية، ويمكن عرض مجموعات متعددة من المسافات والزوايا على الفيديو أو الصورة في وقت واحد. |
| 15. | يمكن تحقيق أدوات تحويل قيمة الصلابة القياسية المدمجة، بالرجوع إلى معايير GB وDIN وISO وASTM وغيرها من المعايير: Vickers HV وNu HK؛ Roche: HRC وHRA وHRB وHRD وما إلى ذلك؛ Roche السطحية: HR15N وHR30N وHR15T وما إلى ذلك؛ Bush: HBS وHBW، ويمكن تحديد أي وحدة تحويل ليتم تضمينها في جدول النتائج. |
| 16. | يمكن ضبط محتوى التقرير وتنسيقه بمرونة لإنشاء مستندات Word وExcel تلقائيًا. يمكن ضبط جميع النتائج وصور البادئة وقائمة المعلومات المخصصة وشعار المستخدم في التقرير الرسومي. |
| 17. | يمكن تعيين كلمة المرور وإذن الإدارة: يمكن للمشغلين العاديين فقط قياس الصلابة وفقًا للإعداد المحدد. |
| 18. | يمكن للبرنامج حفظ إعدادات المستخدم المعتادة تلقائيًا، مع الاحتفاظ بحالة إيقاف التشغيل الأخيرة في وقت بدء التشغيل التالي. |
| 19. | البرامج المقدمة: الصينية، الإنجليزية، الألمانية، الإسبانية، الروسية (اختياري). |
| 20. | وظيفة التحكم التلقائي لبرج مقياس الصلابة. |
| 21. | وظيفة تخطيط المسار، 17 نوعًا من إعدادات تخطيط المسار المجانية. |
| 22. | وضع المنطقة ووظيفة الاختبار المستمر. بالنسبة للتباعد المتعدد في نفس مجال الرؤية، يمكن تحديد وضع المنطقة، ولا يمكن اعتبار التباعد في نطاق النطاق المحدد إلا لكل قياس. يمكن أن يؤدي فتح وضع المنطقة أثناء الاختبار المستمر إلى تجنب انقطاع الاختبار الناجم عن التباعد المتعدد في نفس مجال الرؤية. |
| 23. | وظيفة تصحيح السطح، تتوافق مع الجدول 1 والجدول 2 من معيار ASTME384، وتوفر متطلبات تصحيح الاختبار للأجزاء المنحنية مثل الكرة والقضيب. |
| 24. | NS التعرف التلقائي والقياس، يمكن إدخال تصحيح زاوية الرأس، ASTM E384-11، القسم 10.7. 2.1. |
| 25. | قدمت قياسات فيكرز ونوس وظيفة إنذار الفعالية لانخفاضات الشكل المشبوهة التي لا تفي بمعيار ASTM E384. |
| 26. | تستطيع وظيفة المسح البانورامي متعدد العينات إجراء مسح بانورامي لعينات متعددة، ثم تخطيط المسار على البانوراما، وإكمال الاختبار المستمر في النهاية. |
| 27. | وظيفة ضبط مساحة المسح الضوئي الحرة. بالنسبة للعينات غير المنتظمة، يمكن ضبط مساحة المسح الضوئي وفقًا للشكل لتضييق مساحة المسح الضوئي وتحسين كفاءة العمل. |
| 28. | يمكن لوظيفة اختبار طبقة التصلب CHD ضبط حالة التوقف وفقًا للحاجة، ومقاطعة عملية الاختبار مسبقًا عند استيفاء شروط الاختبار. الغرض الأصلي من هذه الوظيفة هو توفير الوقت بعد أن يصل اختبار CHD إلى حد طبقة التصلب. |
| 29. | تم استخدام تقييم التكرار والتكرار للتأكد من المعايرة. |
| 30. | وظيفة السطوع التلقائي، يمكنها ضبط سطح العينة تلقائيًا إلى أفضل حالة، ويمكن للسطوع المناسب التمييز بشكل أفضل بين المسافة البادئة والمناطق المحيطة، مما يساعد على تحديد ذروة المسافة البادئة بدقة أكبر. |
| 31. | يعمل الفاصل الزمني الأدنى على توليد نقاط اختبار للحصول على توزيع صلابة العينة بشكل أكثر تفصيلاً ودقة. |
| 32. | يمكن لقالب الأسنان المسبق المدمج أن يوفر بشكل كبير وقت ضبط نقاط الاختبار المعقدة والمستهلكة للوقت، وخاصة مثل ضبط نقاط قياس حواف الأسنان. يمكن تنفيذ جميع الإعدادات المسبقة القياسية مثل HK30 وHK0.5 في جهاز واحد. يتم أيضًا تخزين التقارير المقابلة. |
| 33. | صلابة الكسر. يسمح النظام للمستخدم بمواصلة قياس حجم الكسر (من خلال أقصى تطرف بين الجانبين الأيسر والأيمن للكسر) لحساب صلابة الكسر. يعرض النظام 3 أعمدة أخرى في جدول نتائج قياس الصلابة: C1 وC2 وKic. C1 هي المسافة من أقصى الطرف الأيسر إلى أقصى الطرف الأيمن للكسر (وحدة مم)، C2 هي المسافة من الأعلى إلى الأسفل، الطول الإجمالي للكسر L = C1 + C2-D1-D2 (D1 وD2 هما طول قطري المسافة البادئة المقاسة)، يتم حساب صلابة الكسر وفقًا لـ Kic = 0.0028 * sqrt (Hv * F / L)، Hv هي المسافة البادئة للصلابة المقاسة، F هي وحدة قوة الاختبار N، L وحدة m، Kic وحدة MPam ^ 1 / 2. يتم توفير طرق حساب مختلفة لاحقًا. مثل المسافة البادئة، سيتم تمييز حجم الكسر بمستطيل، يمكن للمستخدم سحب المستطيل لتعديله، وتحديث إحصائيات نتيجة الحساب تلقائيًا. في عمود الإحصائيات، يتم عرض اختيار صلابة الكسر. إذا تم تحديده، تكون النتيجة الإحصائية هي صلابة الكسر Kic، وإذا لم يتم تحديده، تكون النتيجة الإحصائية Hv. يضيف إعداد التقارير (WORD وEXCEL) تلقائيًا الأعمدة C1 وC2 وKic. ملاحظة: عند استخدام صلابة الكسر، يجب إلغاء تحديد صلابة Nusi المذكورة أعلاه. |
وظيفة تخطيط المسار
كتوسعة لوظيفة القياس، توفر صفحة "مسار القياس" 8 طرق لاستكمال التخطيط الدقيق للمسار الذي سيتم قياسه.
| تخطيط المسار | الوظيفة الأساسية |
| الاختيار الحر | قم بتحديد أي موضع في الصورة ليصبح المسار الذي سيتم قياسه. |
| أي اتجاه | اختيار النقطة يعني نقطة البداية، وهي عبارة عن قطعة مستقيمة في أي اتجاه. |
| حافة عادية | يتم إنشاء الجزء الطبيعي تلقائيًا بالقرب من حافة تحديد النقطة. |
| نقطتان عاديتان | قم بتحديد الحافة النهائية لتوليد القطعة المركزية الطبيعية. |
| منصف الزاوية | يتم إنشاء الزاوية ذات الثلاث نقاط لتوليد القطعة المنصفية الزاوية. |
| مسار القوس | نقطتين لتحديد المركز/نصف القطر، على طول الوقت لتوليد المسار. |
| محيط الحافة | حدد بالقرب من الحافة وسيتم إنشاء المسار على طول الحافة تلقائيًا. |
| حافة متساوية القياس | على طول الحافة، حدد مسافة النقطة لتوليد أجزاء خطية متساوية القياس. |
| شكل موجة المنشار | يمكن تحديد الفترة وارتفاع الأسنان وتناسق الأسنان بشكل كمي. |
| مركز النقطتين | اختيار النقطة يعني نقطتين، تحديد مركز نقطتين |
| تخطيط المسار | الميزات المتقدمة |
| خط | اختيار النقطة يعني نقطة البداية، أو قطعة الخط في أي اتجاه، أو المسافة المتغيرة الوسطى |
| المزيد من الخطوط | نقطة مسار متعدد الخطوط |
| منشار ذو أسنان | الخط المسنن المتعدد الخطوط |
| الاستيفاء | يتم إدراج نقطة مسار ذات رقم/مسافة ثابتة بين نقطتين |
| المصفوفة | نقطة مسار المصفوفة المستطيلة |
| عجلة | نقطة مسار العجلة |
| حلقة | نقطة مسار الحلقة |
المسح البانورامي
حدد وظيفة "تعيين نطاق المسح" ضمن "المسح البانورامي"، وحدد كيفية تعيين نطاق المسح (تحديد الإحداثيات، والرؤوس المستطيلة، والرؤوس المتعددة الأطراف) ووضع الحركة (الدقة أولاً، والسرعة أولاً) على واجهة "تعيين نطاق المسح البانورامي" كما هو موضح في الشكل التالي. إعداد رؤوس نطاق المسح عند تحديد الرؤوس المستطيلة والرؤوس المتعددة الأطراف، يرجى أولاً الانتقال إلى نافذة الفيديو الحالية لتحديد الرؤوس باتباع المطالبات، ثم النقر فوق الزر "موافق" لتعيين نطاق المسح. إذا لم يتم تعيين النطاق في نافذة الفيديو الحالية، فسيتم إغلاق نافذة "تعيين نطاق المسح البانورامي"، ويجب على المستخدم تعيين نطاق المسح أولاً.
توفر قائمة النقر بزر الماوس الأيمن لواجهة البرنامج وظائف للتحرك إلى النقطة، وعرض المسار، وحذف نقطة المسار المحددة، واستيراد الصورة الحالية، وحفظ الصورة، وما إلى ذلك.
بالنسبة لعملة اليوان الواحد على منصة XY الأوتوماتيكية، اضبط نطاق المسح على 2015 مم للمسح البانورامي. يتحكم نظام HDS في المحرك للتحرك والتقاط دقة 640*512، وأخيرًا يربط أكثر من 2500 صورة في صورة التأثير المعروضة في الصفحة التالية.
تعيين منطقة المسح مجانًا
يتم ضبط وظيفة منطقة المسح بحرية. بالنسبة للعينات غير المنتظمة، يمكن ضبط منطقة المسح وفقًا لشكل العينة الاختبارية لتضييق نطاق المسح، وذلك لتوفير وقت المسح وتحسين كفاءة العمل.
المسح البانورامي متعدد العينات
عملية تخطيط المسار على الصورة البانورامية: انقر فوق "استيراد إلى الصورة الحالية" لاستيراد محتوى الصورة المعروض في واجهة البانوراما الحالية إلى "الصورة الحالية"، وإجراء عملية تخطيط المسار في "الصورة الحالية" وفقًا لإرشادات تشغيل وظيفة تخطيط المسار.
