نظرة عامة على المجهر المعدني الأوتوماتيكي بالكامل FZ-51XYZ

يتميز المجهر المعدني الأوتوماتيكي بالكامل FZ-51XYZ بأداء تصوير ممتاز وتجربة تشغيل مريحة، مما يوفر للعملاء حلولاً فعالة من حيث التكلفة للتحليل المعدني والتفتيش الصناعي. تتيح مرحلة X-Y المزودة بمحرك مسح الصور بالحجم الكامل ودمج الصور عالية الأداء.

مزود برأس مشفر عالي الدقة بخمسة أوضاع لحقل ساطع مع وظيفة ذاكرة السطوع.

يدمج الرأس المشفر إعدادات الأجهزة للمجهر مع برنامج قياس الصور FCL-RS الخاص بنا. يتم عرض تكبير العدسة على الشاشة، ويتم ضبط قيم المعايرة المسجلة في البرنامج تلقائيًا عند تبديل التكبير، مما يلغي أخطاء القياس الناتجة عن نسيان تبديل تكبير البرنامج.

يمكن لوظيفة ذاكرة السطوع تخزين سطوع الإضاءة لكل عدسة موضوعية قيد الاستخدام. عند التبديل بين العدسات الموضوعية المختلفة، يتم ضبط شدة الضوء تلقائيًا، مما يقلل من إجهاد العين ويحسن كفاءة العمل.

الإطار المتكامل الجديد على شكل حرف T مصنوع من سبيكة معدنية عالية الضغط بالكامل، مما يوفر استقرارًا استثنائيًا. لا يوجد اهتزاز في مستوى الصورة أثناء الملاحظة عالية التكبير، مما يضمن دقة الكشف في القياس عالي التكبير.

يستخدم مصدر الإضاءة العلوي نظام إضاءة كولر، مزود بحاجز للحقل وحاجز للفتحة، بالإضافة إلى فتحات مسبقة للقطب المحلل والمرشحات اللونية. تقلل إضاءة LED البيضاء الدافئة بقوة 10 واط من إجهاد العين للمراقبين.

يستخدم حاجز الحقل وحاجز الفتحة آلية رافعة مع مراكز قابلة للتعديل، مما يسمح بضبط مرن لنطاق الإضاءة وتجنب تأثير الضوء المشتت على الصورة.

يتيح القطب المحلل والمحلل إجراء ملاحظات بسيطة للضوء المستقطب.

جدول تكوين المجهر المعدني الأوتوماتيكي بالكامل FZ-51XYZ

برنامج تحليل الصور المعدنية الأصلي FMIA2025

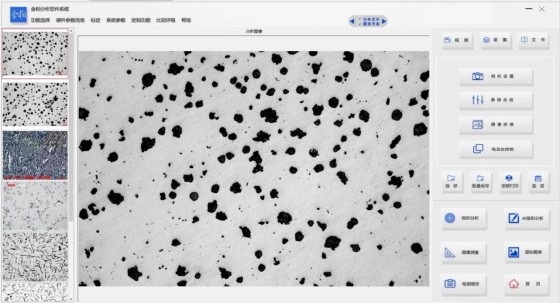

مقدمة عن برنامج تحليل الصور المعدنية الأصلي FMIA2025:

       تم تطوير برنامج تحليل الصور المعدنية FMIA2025 من قبل شركتنا استجابةً لاحتياجات الحالية لشركات الصب وقطع غيار السيارات ومعالجة الحرارة وصناعة الفولاذ المحمل والصناعات الكهربائية وقطع غيار السكك الحديدية وشركات التفتيش المختلفة للفحص المعدني. لتحسين معدلات جودة المنتجات ومساعدة في تعزيز قدرات التفتيش للمختبرات، قمنا بجمع متطلبات واقتراحات خبراء الموضوع من مختلف الصناعات وقمنا بتطوير نظام برمجي جديد لتحليل الصور المعدنية.

      خضع برنامج تحليل الصور المعدنية FMIA 2025 لعملية إصلاح وترقية شاملة. يشمل النظام عددًا كبيرًا من معايير الاختبار المعدنية المحلية والدولية، ويدمج التحليل الكمي والنوعي، ويتميز بوظائف جديدة لتجميع عمق المجال ودمج حقول الصور. بواجهة بسيطة، يمكنه التقاط صور متعددة الحقول بشكل مستمر، وإجراء تحليل مركزي لهيكل الصور، وهو أكثر ملاءمة في التشغيل، ويخلص من الخطوات المرهقة للبرنامج السابق، مما يجعل الاختبار أسرع وأكثر كفاءة.

تم تطوير نظام أدوات تحليل معدنية جديد "احترافي-دقيق-فعال" لتبسيط التحليل المعدني. عند دمجه مع مرحلة كهربائية، يمكنه إجراء المسح التلقائي، والتركيز التلقائي، ودمج الصور التلقائي، وقياس المسام التلقائي، وإحصاءات البيانات، وإخراج التقارير.

تحتوي مكتبة المعايير الوطنية لنظام البرمجيات على مئات الفئات، تغطي بشكل أساسي المعايير المعدنية الشائعة وتلبي متطلبات التحليل والفحص المعدني للغالبية العظمى من الوحدات. يتم تحديد الفئات ذات الصلة وفتحها وفقًا لاحتياجات الصناعات المختلفة لتلبية متطلبات التفتيش الصناعي. يمكن استدعاء جميع الوحدات مجانًا مدى الحياة، ويمكن ترقية المعايير مجانًا مدى الحياة.

نظرًا للزيادة المستمرة في المواد الجديدة ومواد الدرجات المستوردة، يمكن تخصيص المواد ومعايير التقييم التي لم يتم إدخالها بعد في البرنامج وإدخالها بشكل منفصل.

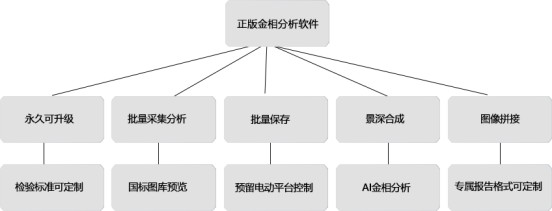

مقدمة عن مزايا ووظائف برنامج التحليل المعدني FMIA 2025:

lالتصوير الدفعي وجمع صور الفيديو: وظائف معالجة الصور الدفعية مثل التصوير الدفعي، والتسمية الدفعية، والحفظ الدفعي، والطباعة الدفعية بتكبير ثابت تجعل عملية فحص العينات الدفعية أكثر ملاءمة وكفاءة.

lإعدادات الكاميرا المتقدمة:إعدادات الوظائف مثل وقت التعريض، والكسب، والحدة، والتشبع، وقيمة غاما، والتباين، والسطوع، وتوازن اللون الأبيض، وتوازن اللون الأسود، إلخ.

lمعايرة النظام الكامل بنقرة واحدة:تمت ترقية وظيفة المعايرة بالكامل، مما يسمح بمعايرة جميع معلمات العدسة الموضوعية بنقرة واحدة. مقارنةً بطريقة المعايرة الأصلية، فإن طريقة المعايرة الجديدة أكثر ملاءمة وسرعة في التشغيل.

lوظائف معالجة الصور: فصل الألوان، تحويل Canary Release، تقسيم العتبة، ثنائية الصور، تحسين الصورة، ضبط الانعكاس، ضبط الحدة، معالجة الخدوش والبقع، رسم بياني للصورة، إلخ.

lإخراج الصور بتكبير ثابت:وظائف مثل الطباعة متعددة الصور بتكبير ثابت، تسمية الصور المخصصة، إعداد معلمات المقياس، التصدير إلى PDF/Word/Excel، معاينة الطباعة، إلخ.

lقياس الصور وأرشفتها: أنواع متنوعة من أدوات القياس (تشمل المسافة، الزاوية، الزاوية بين خطين، مستطيل، مسافة نقطة-خط، قطع ناقص، مضلع، مسافة خطوط متوازية، قوس ثلاث نقاط، دائرة ثلاث نقاط، إلخ)، القدرة على رسم الأسهم، إضافة تعليقات نصية، إضافة خطوط مساعدة، تعديل عرض الخط، وحدات طول متعددة للاختيار من بينها، خيارات متعددة للون الخط وحجمه ونمط بيانات القياس، والقدرة على تلخيص بيانات الاختصار وتصديرها إلى Excel.

lوظيفة التحليل الهيكلي: وحدات معايير الكشف في مكتبة البرنامج متنوعة، تشمل معايير التحليل الهيكلي مثل GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. يتم ترقية أرقام المعايير في مكتبة البرنامج، ويمكن ترقية المعايير الجديدة مجانًا. لديها ثلاث وظائف تصنيف معدنية: تلقائي، مقارن، ومساعد. إنها مريحة، بسيطة، وسريعة في الاستخدام، مع قياسات دقيقة وموثوقة.

lميزات التخصيص المتقدمة:تخصيص وظائف التحكم في مرحلة المجهر المزودة بمحرك، تركيز الصور، رسم الخرائط الضوئية ثلاثية الأبعاد، قاعدة بيانات الصور، إلخ.

lقوالب التقارير المتنوعة: إنشاء تقارير تحليل الهيكل المعدني تلقائيًا مع نص وصور، ويمكنك اختيار إنشاء أنماط تقارير وحدة واحدة أو وحدات متعددة. يمكن تعديل قوالب التقارير لإضافة محتوى مثل شعارات المؤسسات وأسماء الشركات وعمليات التفتيش. يمكن تخصيص قوالب تقارير حصرية وفقًا للمتطلبات.

lوظيفة التحليل الهيكلي بالذكاء الاصطناعي:وحدة تحليل هيكلي بالذكاء الاصطناعي قابلة للتخصيص تستخدم الذكاء الاصطناعي لإكمال عملية التحليل والفحص الهيكلي المجهري بالكامل، وتحديد الهيكل المجهري للمواد وتحليله تلقائيًا، مع عملية تشغيل بسيطة، مما يقلل من كثافة العمالة، ويحسن كفاءة فحص المواد.

lمكتبة الرسومات القياسية الوطنية:تحتوي على مئات الرسومات القياسية الوطنية للعملاء للتعلم والرجوع إليها.

lوظيفة تمديد عمق المجال EDF:للعينات التي لا يمكن تركيزها بشكل موحد بسبب عدم تجانس العينة، يوفر البرنامج وظيفة تصوير EDF ديناميكية لتمديد عمق المجال. عن طريق ضبط عجلة التركيز الدقيق لمحور Z للمجهر، سيتم إضافة التفاصيل الواضحة في العينة باستمرار إلى نافذة عرض EDF الديناميكية للتحديث الديناميكي. يسجل البرنامج تلقائيًا صورًا واضحة بأعماق مجال مختلفة ويدمجها في صورة واحدة واضحة.

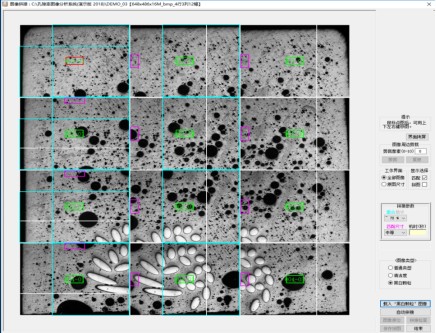

lوظيفة دمج الصور: للعملاء الذين يحتاجون إلى اكتشاف مجال رؤية أكبر، يوفر البرنامج وظيفة دمج الصور. يمكن للمستخدمين تحريك منصة X-Y للمجهر لتلبية الحاجة إلى التقاط صور بمجال رؤية أكبر، وبالتالي حل مشكلة عدم القدرة على التقاط الصور بسبب عدم كفاية مجال رؤية المجهر. بعد تعيين معلمات الدمج ونوع الصورة، انقر على "دمج تلقائي" لإكمال دمج الصور تلقائيًا.

مقتطفات من الوحدات الشائعة لبرنامج التحليل المعدني FMIA2025:
