نظرة عامة على المجهر الآلي بالكامل FKX-51XY لقياس المسامية

يتميز المجهر الآلي بالكامل FKX-51XY لقياس المسامية بأداء تصوير ممتاز وتجربة تشغيل مريحة، مما يوفر للعملاء حلول فعالة من حيث التكلفة لتحليل المعادن والتفتيش الصناعي. تتيح منضدة المحرك X-Y المسح الكامل للصور وتوليف الصور عالية الأداء.

محول ترميز ساطع عالي الدقة بخمس فتحات داخلية، وظيفة ذاكرة الإضاءة.

يدمج برج العدسات المشفر إعدادات الجهاز الصلبة مع برنامج قياس الصور FCL-RS الخاص بشركتنا. يتم عرض تكبير العدسة على الشاشة، وعند تبديل التكبير، يتم ضبط قيم المعايرة المسجلة في البرنامج تلقائيًا، مما يلغي أخطاء القياس الناتجة عن نسيان تبديل تكبير البرنامج.

يمكن لوظيفة ذاكرة الإضاءة تذكر سطوع الإضاءة عند استخدام كل عدسة موضوعية. عند تبديل العدسات الموضوعية المختلفة، يتم ضبط شدة الإضاءة تلقائيًا، مما يقلل من إجهاد العين ويحسن كفاءة العمل.

الهيكل المتكامل المصمم حديثًا على شكل حرف T، المصنوع من سبيكة معدنية عالية الضغط بالكامل، يتمتع بثبات ممتاز. عند المراقبة بتكبير عالٍ، يظل مستوى الصورة ثابتًا بدون اهتزاز، مما يضمن دقة الكشف في القياسات عالية التكبير.

يستخدم مصدر الإضاءة العلوي نظام إضاءة كولر، مع حاجب مجال وحاجب فتحة، وفتحات مسبقة الصنع للمستقطبات والمحللات والمرشحات. يمكن لإضاءة LED بيضاء دافئة بقوة 10W أن تقلل من إجهاد العين للمراقب إلى أقصى حد.

      يستخدم حاجب المجال وحاجب الفتحة جهاز سحب قضيب، مع مراكز قابلة للتعديل، مما يسمح بضبط حجم نطاق الإضاءة بشكل مرن وتجنب تأثير الضوء المشتت على الصورة.

يمكن للمستقطب والمحلل تحقيق مراقبة ضوء مستقطب بسيط

جدول تكوين المجهر الآلي بالكامل FKX-51XY لقياس المسامية

برنامج تحليل صورة المسامية FKX2025

برنامج تحليل صورة المسامية FKX2025 هو نظام لقياس مسامية الألومنيوم المصبوب المستخدم في صناعة السيارات، والذي يكشف عن مسامية قطع السيارات من خلال طرق الصور المجهرية ويتوافق مع معايير فولكس فاجن الألمانية VW50097 و PV6097. نتائج القياس دقيقة وموثوقة. يتم استخدامه بشكل رئيسي لتحليل مسامية الصب لمسبوكات مثل سبائك الألومنيوم والحديد الزهر، كما ينطبق على تحليل المسامية والتحليل المعدني لمواد أخرى.

يمكن استخدام برنامج تحليل صورة المسامية مع منضدة كهربائية لتحقيق المسح التلقائي، والتركيز التلقائي، واللصق التلقائي، وقياس المسامية التلقائي، وإحصاءات البيانات، وإخراج التقارير.

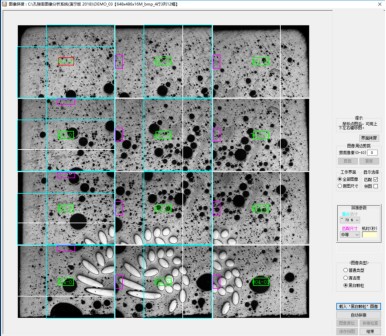

1.وظيفة لصق الصور:قم بتعيين معلمات اللصق ونوع الصورة، وانقر على "لصق تلقائي"، وسيتم إكمال لصق الصورة تلقائيًا.

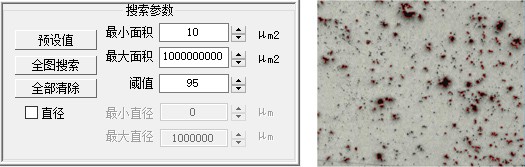

2. إعدادات معلمات البحث:من خلال تعيين الحد الأدنى للمساحة، والحد الأقصى للمساحة، والعتبة، يمكن إجراء بحث كامل للصورة لتحديد جميع المسام ضمن المعلمات المحددة للصورة بأكملها.

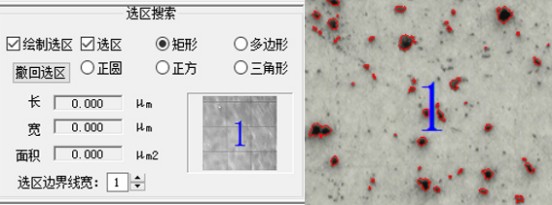

3. منطقة اختيار الصورة:يوفر أدوات اختيار مثل المستطيل، والمضلع، والدائرة، والمربع، والمثلث، وما إلى ذلك. بعد اختيار منطقة، يقوم البرنامج تلقائيًا بإجراء تحليل للمسام على المنطقة المحددة.

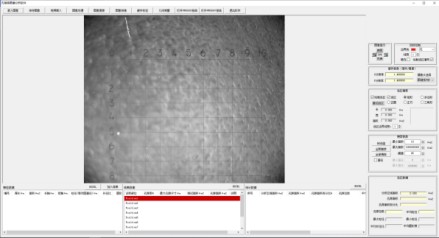

4.تحليل المسام: يمكن تحليل بيانات مثل المحيط، والمساحة، والمحور الرئيسي، والمحور الثانوي، وقطر الدائرة المكافئ، ونسبة الطول إلى العرض، واستدارة كل مسام.

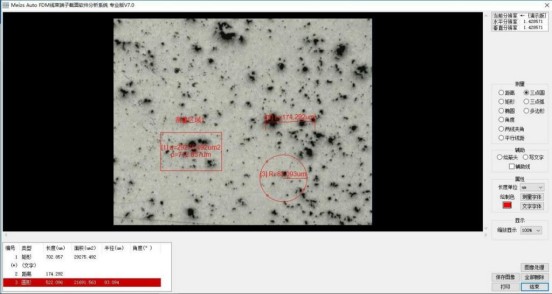

5.القياس الهندسي:يمكن استخدام أدوات قياس متعددة للقياس البعدي.

6. إحصاءات البيانات وإنشاء التقارير:يمكنه حساب بيانات المعلمات التفصيلية لكل مسام وإنشاء تقارير إما في وضع تقرير VW50093 أو VW50097.
