نظرة عامة على المنتج

      تم تصميم المجهر المعدني المحمول FBJ-700 لتصوير وتحليل الهياكل المعدنية في الموقع للقطع الكبيرة التي لا يمكن أخذ عينات منها. وهو مناسب للصناعات مثل تصنيع الطيران، التصنيع الميكانيكي، تصنيع المركبات، تصنيع وفحص الغلايات والخزانات ذات الضغط، البتروكيماويات، السكك الحديدية، بناء السفن، محطات الطاقة، القوالب الكبيرة، اختبار السلامة، مراقبة الجودة، والمختبرات الفيزيائية والكيميائية.

ميزات المنتج

lتصميم تغليف مستقل مغلق بالكامل، مع وظائف مقاومة الغبار، مقاومة الاصطدام، ومقاومة التآكل للعدسة.

lيضمن تصميم الجسم المحدث تأثير التصوير البصري، ويعزز الاستقرار الميكانيكي ويحسن قابلية النقل.

lنظام ذكي لالتقاط الصور يحل مشاكل كاميرات WiFi، تم تحديثه إلى اتصال سلكي بالهواتف لتحسين الاستقرار وجودة الصورة الرقمية؛ يمكن أيضًا توصيل الكاميرا بالكمبيوتر.

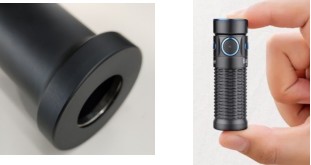

lهيكل متكامل لقاعدة الحلقة المغناطيسية القوية والوحدة الرئيسية، مع مغناطيس دائم مدمج؛ لا توجد حاجة إلى عملية إضافية، ويمكن للوحدة الرئيسية أن تلتقط تلقائيًا عند وضعها على قطعة مغناطيسية. عند إزالته، فقط ارفعه لفصله عن القطعة، مما يجعله سريعًا وسهلًا. مع كوب شفط مساعد عالمي، يمكن أن يلتصق بالجدار الخارجي للأنبوب (سطح محدب دائري) أو الجدار الداخلي لفرن الأنبوب (سطح مقعر دائري).

lيتميز بمصدر ضوء LED محمول قابل لتعديل السطوع، يعمل ببطارية ليثيوم؛ يستخدم كابل شحن USB مغناطيسي MCC، والذي يمكن أن يلتصق مباشرة بذيل مصدر الضوء للشحن، سهل وسريع.

المعايير التقنية

ملاحظة: "." هو معياري؛ "O" هو اختياري

قائمة تعبئة المنتج

نظرة عامة على برنامج قياس الصور FCL-RS (إصدار ويندوز)

        برنامج FCL-RS لقياس الصور هو النسخة الأساسية من برنامج قياس الصور الذي أطلقته شركتنا. يدعم العديد من اللغات الدولية، وبالإضافة إلى وظائف الالتقاط والقياس الأساسية، يشمل أيضًا ميزات مثل دمج بانوراما الصور التلقائي، توسيع مجال العمق الممتد للفيديو (EDF)، تراكب الفيديو مع شريط الوقت ومقياس، تكامل دقيق لبيانات القياس والصور، ودعم الحفظ بتنسيقات ملفات صور متعددة.

الميزات

lالتقاط الصور الثابتة في الوقت الحقيقي: يلتقط صورًا ثابتة وفقًا لمتطلبات المستخدم؛

lيحفظ الصور بتنسيقات JPG وBMP وPNG وTIF؛

lطريقة معايرة برمجية سريعة وبديهية: يستخدم خطوط القياس للمعايرة؛

lيوفر طرقًا متعددة لمعالجة الصور، يمكنها معالجة الصورة بأكملها أو منطقة محددة؛

lوظائف قياس متقدمة، تشمل حساب المحيط، العرض، نصف القطر، المحيط والزاوية؛

lدمج ديناميكي في الوقت الحقيقي: يتيح التصوير البانورامي للعينات ويوسع مجال الرؤية المرئي؛

lيدمج الصور الملتقطة على أعماق مجال مختلفة في صورة واحدة واضحة؛

lفعال بشكل خاص للصور ذات عمق المجال الكبير، المساحة الكبيرة تحت المجهر وعدم القدرة على تحقيق التركيز الكامل؛

lالصور الثابتة بتنسيق JPG أو BMP سهلة الحفظ، الإرسال عبر البريد الإلكتروني أو الطباعة.

الوظائف الأساسية

1-التقاط الصور:

يدعم التقاط الصور الثابتة في الوقت الحقيقي ويوفر تنسيقات صور تشمل JPG وBMP وPNG وTIF لتلبية احتياجات المستخدمين المختلفين.

2-القياس الهندسي:

يقدم البرنامج مجموعة متنوعة من أدوات القياس مثل المسافة، المستطيل، الدائرة، المضلع، طول الخط المتعدد، الزاوية، زاوية الخط المستقيم، الراديان، والقياس من النقطة إلى المركز لتلبية احتياجات القياس الهندسي الأساسية للمستخدمين والحصول على بيانات القياس ذات الصلة.

يمكن دمج البيانات المقاسة تلقائيًا مع الصورة، مما يظهر بدقة جزء القياس المقصود.

3-الدمج الديناميكي:

بالنسبة للعملاء الذين يحتاجون إلى فحص مجال رؤية أكبر، يوفر البرنامج وظيفة دمج الصور. يمكن للمستخدمين تحريك منصة X-Y للمجهر لتلبية متطلبات التقاط صور بمجال رؤية أكبر، مما يحل مشكلة عدم القدرة على التقاط الصور بسبب عدم كفاية مجال رؤية المجهر.

4-التقاط صورة EDF الديناميكية (مجال العمق الممتد):

بالنسبة للعينات غير المتجانسة التي لا يمكن تركيزها بشكل موحد، يوفر البرنامج وظيفة التقاط صورة EDF الديناميكية. عن طريق ضبط عجلة التركيز الدقيقة للمحور Z للمجهر، يتم إضافة التفاصيل الواضحة في العينة باستمرار إلى نافذة عرض EDF الديناميكية للتحديث في الوقت الحقيقي. يسجل البرنامج تلقائيًا صورًا واضحة على أعماق مجال مختلفة ويدمجها في صورة واحدة واضحة.
