ملخص منتجات الأجهزة

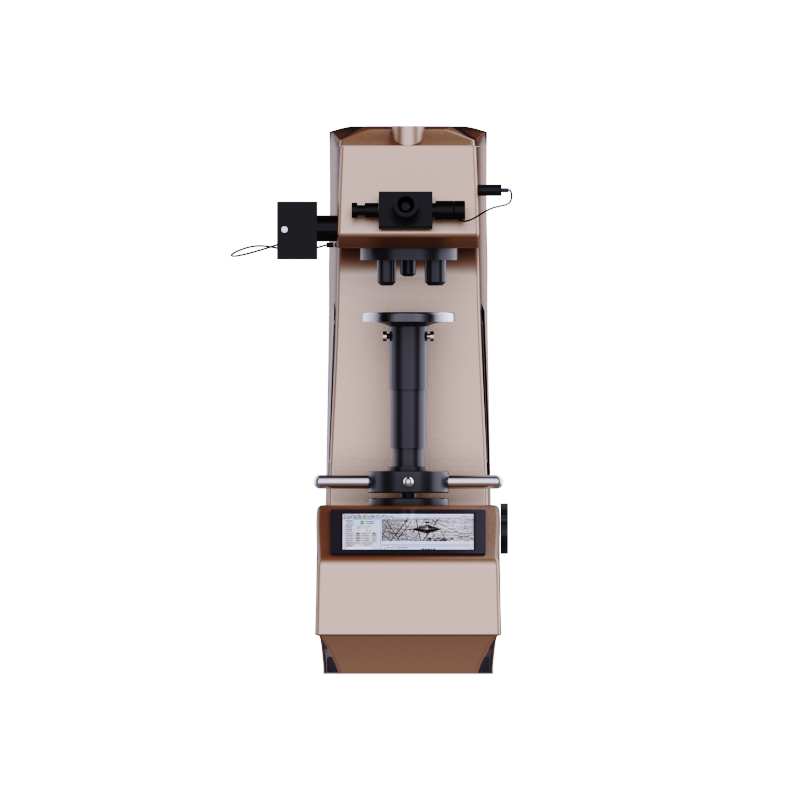

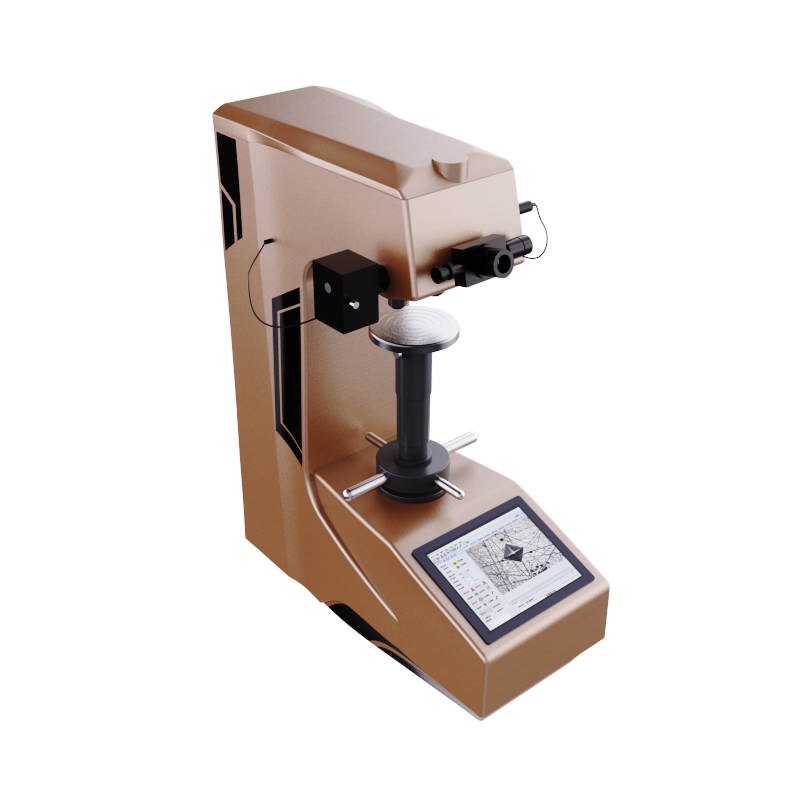

جهاز اختبار شاشة اللمس HVS-5 / 10 / 30 / 50AT التلقائي، باستخدام شاشة تعمل باللمس مقاس 8 بوصات ومعالج ARM عالي السرعة، وشاشة بديهية، وتفاعل بين الإنسان والآلة، وسهولة التشغيل، وتخزين قاعدة البيانات السريع، وتصحيح البيانات التلقائي، وتوفير تقرير خط البيانات.

مقدمة عن منتجات الأجهزة

1. يستخدم الجسم قالب الصب الأساسي من الحديد الزهر عالي الجودة، مع عملية معالجة طلاء السيارة، يكون الشكل دائريًا وجميلًا؛

2. تم تكوينه بوظيفة البرج التلقائية، وقياس عالي الدقة وهدف المراقبة، جنبًا إلى جنب مع مشفر الطول عالي الدقة المدمج، لتحقيق قياس المسافة البادئة بمفتاح واحد، والقضاء على تدخل التشغيل البشري وخطأ القراءة؛

3. نظام تشغيل مريح، يمكنه تنفيذ تحويل وحدة مقياس الصلابة الكاملة تلقائيًا؛

4. يمكن ضبط الحد الأقصى والحد الأدنى لقيمة الصلابة. عندما تتجاوز قيمة الاختبار النطاق المحدد، سيتم إصدار صوت التنبيه؛

5. باستخدام وظيفة تصحيح قيمة صلابة البرنامج، يمكنك تصحيح قيمة الصلابة مباشرة ضمن نطاق معين؛

6. باستخدام وظيفة قاعدة البيانات، يتم حفظ بيانات الاختبار تلقائيًا في مجموعات، ويمكن لكل مجموعة حفظ 10 بيانات، ويمكن حفظ أكثر من 2000 بيانات؛

7. باستخدام وظيفة عرض منحنى قيمة الصلابة، يمكنك عرض تغيير قيمة الصلابة بشكل حدسي؛

8. نظام معالجة صور CCD اختياري، ورأس ضغط Nusi اختياري لقياس صلابة Nusi؛

9. تكوين الطابعة اللاسلكية بلوتوث، ويمكن إخراج البيانات من خلال واجهة RS232 وUSB (اختياري)؛

10. الدقة تتوافق مع GB / T4340.2 و ISO 6507-2 و ASTM E92.

النطاق التطبيقي

1. المعدن الأسود، المعادن غير الحديدية، صفائح IC، طلاء السطح، المعادن الرقائقية؛

2. الزجاج، والسيراميك، والعقيق، والأحجار الكريمة، والبلاستيك الرقيق، وما إلى ذلك؛

3. اختبار صلابة عمق وتدرج طبقة الكربنة وطبقة الإخماد؛

4. مناسب للطائرة الموازية والأجزاء الصغيرة والأجزاء الرفيعة للغاية من قياس فيكرز الدقيق.

المواصفات الفنية

التكوين القياسي للملحقات

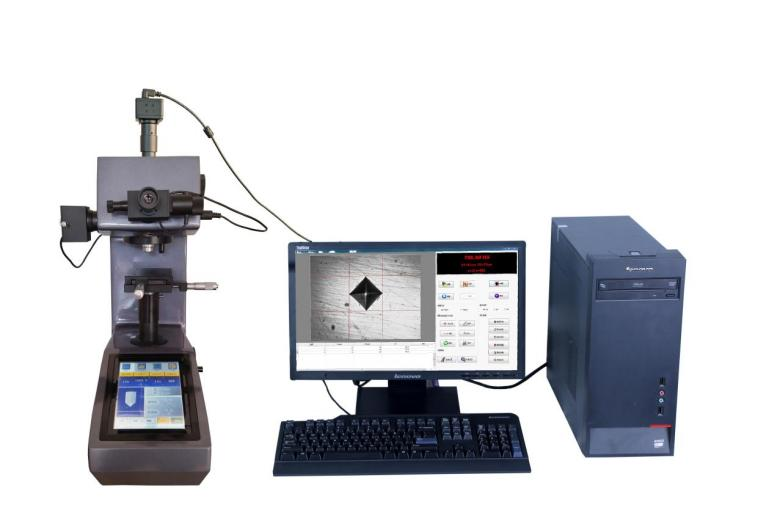

نظرة عامة على نظام معالجة الصور CCD Vickers

نظام معالجة الصور CCD فيكرز هو نظام قياس أوتوماتيكي بالكمبيوتر الصغير مدمج مع مقياس الصلابة، من خلال واجهة كاميرا CCD سيتم عرض القماش الرقمي، المجهري، مقياس صلابة فيكرز والمتصل بالكمبيوتر، يمكن إكمال عملية الاختبار بأكملها من خلال التشغيل البسيط للوحة المفاتيح والماوس، سهل التشغيل، دقة قياس عالية، أفضل للحد من الخطأ البشري وتجنب التعب البصري للمشغل، يمكن أن تلبي متطلبات قياس الصلابة المختلفة.

مقدمة عن منتج البرمجيات

1. من خلال واجهة الكاميرا سيتم توصيل مقياس صلابة المجهر بالكمبيوتر، الصورة بعد معالجة التضخيم، مباشرة في مراقبة شاشة الكمبيوتر والقياس، والحد بشكل فعال من إجهاد عين المشغل، والحد من خطأ التشغيل الاصطناعي لنظام العين، وتحسين كفاءة الاختبار والدقة، ويمكن إكمال عملية الاختبار بأكملها من خلال التشغيل البسيط للفأرة؛

2. واجهة صورة البرنامج كبيرة (800 * 600)، الصورة أكثر وضوحًا، ويمكنها تقليل خطأ التشغيل بشكل فعال؛

3. التكوين مناسب للتصوير المجهري، والتصوير الماكرو للكاميرا الصناعية عالية الدقة، وحجمه الصغير، وصورته الواضحة، وجودة التصوير الجيدة؛

4. وظيفة التحويل لمقاييس الصلابة المختلفة مريحة وعملية؛ ويحتوي البرنامج على جدول تحويل الصلابة والقوة المدمج، والذي ليس من السهل فقده.

5. وظيفة تقرير البيانات القوية:

(1) يمكن تصدير بيانات الاختبار، وصور المسافة البادئة، ومخطط منحنى تدرج الصلابة في نفس الوقت، بشكل أكثر إقناعًا؛

(2) لإجراء اختبار تدرج الصلابة، يمكن رسم مخطط منحنى تدرج الصلابة تلقائيًا؛

(3) يمكن ضبط رأس التقرير مثل: اسم الشركة، العنوان، الخ. وحفظه مسبقًا لتسهيل طباعة التقرير.

6. افتح مربع إعادة تكبير الصورة المحلية لقياس النقطة بدقة أكبر وتقليل الخطأ؛

7. وظيفة تصحيح الصلابة، مثل القياس الذي وجد نقطة غير دقيقة، يمكن تعديلها على الفور وتصحيحها؛

8. يمكن تعديل التباين والسطوع لصورة المسافة البادئة؛

9. وظيفة معايرة الصلابة: قيمة الصلابة المدخلة مباشرة دقيقة نسبيًا ومريحة وسريعة؛

10. يمكن فتح ملفات الصور وملفات البيانات وتخزينها وطباعتها على التوالي؛

11. يمكن عرض ملفات البيانات وملفات الصور في أي وقت، ويتم طباعة ملفات البيانات في شكل جداول وصور ومنحنيات.

تكوين مرفقات البرنامج

ما ورد أعلاه هو التكوين القياسي، والمنتجات الفعلية تخضع للأشياء المادية.
