نظرة عامة على المنتج

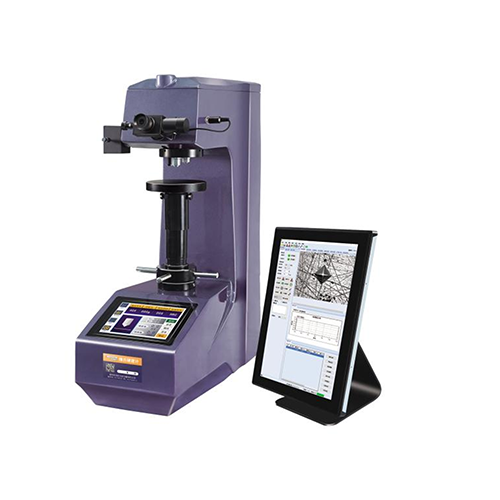

VHVS-5 / 10 / 30 / 50 AET قياس تلقائي شاشة تعمل باللمس مزدوجة مقياس صلابة فيكرز، مضيف مقياس الصلابة باستخدام شاشة تعمل باللمس 8 بوصة ومعالج ARM عالي السرعة، ومجهز بجهاز كمبيوتر لوحي 15 بوصة، مضيف مقياس الصلابة الذي يتحكم فيه الكمبيوتر لإكمال جميع العمليات، وجعل إعداد المعلمة، تظهر النتائج أكثر سهولة في الاستخدام، وتشغيل أكثر ملاءمة، وتجنب أيضًا مصدر ضوء المجهر لتحفيز العين والتعب البصري، وتقليل خطأ القياس.

مقدمة المنتج

• يستخدم جسم الطائرة قالب الصب الأساسي من الحديد الزهر عالي الجودة، جنبًا إلى جنب مع عملية معالجة طلاء السيارة، الشكل دائري وجميل؛

• يعمل نظام رفع دودة التوربين على تحسين استقرار الاختبار ودقة الاختبار، ولا توجد حاجة للتركيز مرة أخرى بعد الاختبار؛

• مزود بوظيفة البرج الأوتوماتيكية، والقياس عالي الدقة والملاحظة - مجموعة الهدف المزدوج، جنبًا إلى جنب مع مشفر الطول المدمج للمجهر عالي الدقة، لتحقيق قطري قياس المسافة البادئة بضغطة زر واحدة، مما يقلل بشكل أفضل من تدخل التشغيل البشري وخطأ القراءة؛

• نظام التحكم العددي المريح، يمكنه تنفيذ تحويل وحدة مسطرة الصلابة الكاملة تلقائيًا؛

• يمكن ضبط الحد الأقصى والحد الأدنى لقيمة الصلابة، وعندما تتجاوز قيمة الاختبار النطاق المحدد، يصدر صوت صفارة الإنذار؛

• باستخدام وظيفة تصحيح قيمة صلابة البرنامج، يمكنه تصحيح قيمة الصلابة بشكل مباشر ضمن نطاق معين؛

• باستخدام وظيفة قاعدة البيانات، يمكن حفظ بيانات الاختبار تلقائيًا في مجموعات، ويمكن لكل مجموعة حفظ 10 بيانات، ويمكن حفظ أكثر من 2000 بيانات؛

• مع وظيفة عرض منحنى قيمة الصلابة، عرض بديهي لتغيير قيمة الصلابة؛

• نظام معالجة صور CCD اختياري، ورأس ضغط NUS اختياري، لقياس صلابة Nusi؛

• تكوين الطابعة اللاسلكية بلوتوث ويمكن إخراج البيانات من خلال واجهة RS232 وUSB (اختياري)؛

• الدقة متوافقة مع GB / T4340.2، ISO6507-2، وASTM E92.

تقديم CCD

• نوعان من المعايرة: المعايرة البصرية، ومعايرة كتلة الصلابة (يدوية/أوتوماتيكية). تدعم كتلة الصلابة المتوسطات المتعددة، ومعايرة كتلة القطعة القياسية المتعددة التعسفية هي القياس المفضل.

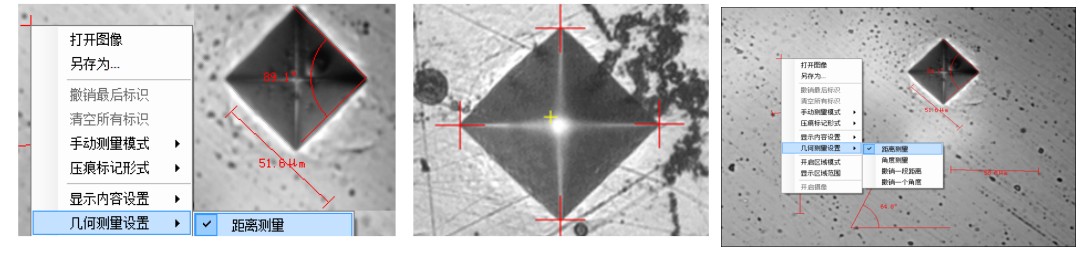

• بالإضافة إلى القياس التلقائي، هناك ثلاثة قياسات يدوية: قياسات رباعية الجوانب، وقياسات قطرية، وقياسات رباعية النقاط (يمكن أن يكون ترتيب اختيار الرؤوس الأربعة تعسفيًا).

• يتم دعم ثلاثة أشكال لعلامات المسافة البادئة: "الإطار المستطيل"، و"الصليب الأحمر"، و"الدائري".

• أثناء القياس اليدوي، يحتوي على وظيفة تكبير العدسة للعثور على موضع ذروة المسافة البادئة؛ ووظيفة اختصار لوحة المفاتيح الفريدة لتحريك الرأس المحدد بسرعة، مما يجعل عملية القياس أكثر كفاءة.

• توفير مسافة البكسل مقابل المسافة الفيزيائية للقطر المسنن وحساب قيم HV / HK تحت الحمل الحالي في الوقت الحقيقي.

• يدعم مجموعة متنوعة من معدات التقاط الفيديو، الدقة: 1.3 مليون، 5 ملايين كاميرا رقمية؛ قياسي مع 5 ملايين، عرض فيديو المسافة البادئة على الكمبيوتر، يمكن التقاط الصور وتخزينها. يمكن عرض وتحديث حالة مقياس الصلابة الحالي في الوقت الفعلي: رأس الضغط الحالي / الهدف، وقت الاحتفاظ، قوة التحميل، إلخ.

• يمكن قياس المسافة بين نقطتين يدويًا؛ ويمكن عرض مسافات متعددة في وقت واحد على مقطع فيديو أو صورة.

• سيقوم البرنامج تلقائيًا باختيار أفضل معامل معايرة لمختلف الدقة والعدسات الموضوعية المختلفة والأحمال المختلفة.

• يمكن تحديد جميع معلومات نقاط الاختبار بشكل فردي أو وفقًا لمتطلبات العميل. سيتم عرض معلومات تحديد نقاط الاختبار في جدول تسلسل قيمة الاختبار وخريطة المسافة البادئة لسهولة الاستعلام. هذه الوظيفة مهمة جدًا للتحليل والمعالجة اللاحقة.

• وفقا لمعايير تحويل الصلابة GB، DIN، ISO، ASTM، إلخ.، Vickers HV، HK، HRC، HRA، HRB، HRD، HRE، HRF، HRG، HRK، سطح الروك: HR15N، HR30N، HR45N، HR15T، HR30T، HR45T، HBS، HBW، إلخ.

• عند قياس تسلسل مسار الطبقة المقواة، هناك العديد من أوضاع التهيئة المرنة لحفظ واستيراد تسلسل المسار السابق تلقائيًا؛ ويمكن أيضًا تخزين مسار القياس بشكل تعسفي لإعادة التحميل.

• ويتم إنشاء قيمة العمق المقابلة ومنحنى تغيير الصلابة تلقائيًا.

• بيانات قياس متعددة؛ يمكن تضمين جميع النتائج في التقرير الرسومي. يمكن ضبط محتوى التقرير وتنسيقه بمرونة لإنشاء مستندات Word وExcel تلقائيًا.

• يمكن تعيين كلمة المرور وإذن الإدارة: يمكن للمشغلين العاديين فقط قياس الصلابة وفقًا للإعداد المحدد.

• أداة تحويل قيمة الصلابة القياسية المضمنة في كل أداة، يمكنها تحويل قيمة الصلابة المقاسة وفقًا للجدول تلقائيًا، وإضافتها إلى جدول النتائج.

• يتم توفير البرنامج مع: النسخة الصينية أو النسخة الإنجليزية.

نطاق التطبيق

1. المعدن الأسود، المعادن غير الحديدية، صفائح IC، طلاء السطح، المعادن الرقائقية؛

2. الزجاج، والسيراميك، والعقيق، والأحجار الكريمة، والبلاستيك الرقيق، وما إلى ذلك؛

3. اختبار صلابة عمق وتدرج الطبقات المتفحمة والمطفأة.

4. مناسب لقياس صلابة فيونشير الدقيقة المجهرية للأجزاء المستوية الموازية والأجزاء الصغيرة والأجزاء الرفيعة للغاية.

المواصفات الفنية

التكوين القياسي للملحقات

تخطيط CCD القياسي

ما ورد أعلاه هو التكوين القياسي، والمنتجات الفعلية تخضع للأشياء المادية.
