إجراءات تشغيل قياس تشتت الكربون الأسود

(أ) تصنيف درجة حجم تشتت الكربون الأسود

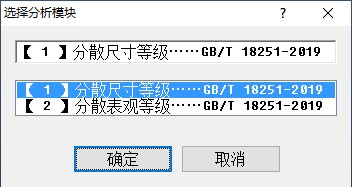

1. اختيار الوحدة:

lانقراختر الوحدة المراد تحليلها: (درجة حجم التشتت)

(اختيار الوحدة الأولى)

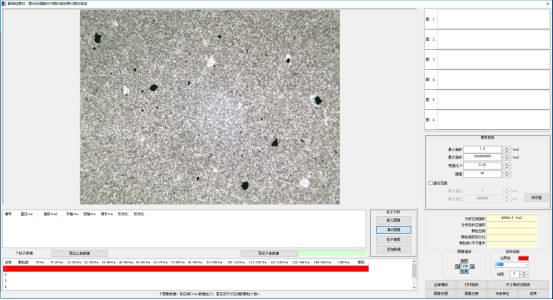

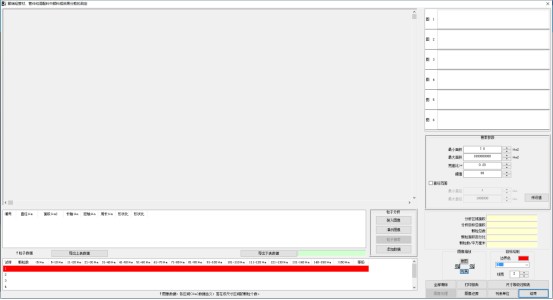

(واجهة رئيسية)

2. أخذ عينات الكاميرا:

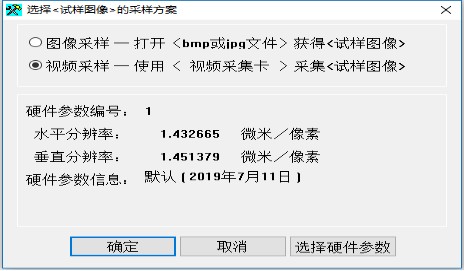

lانقرتحميل الصورة، اختر خيار أخذ عينات الفيديو في النافذة المنبثقة، ثم انقر موافق. ستظهر نافذة التقاط الصورة.

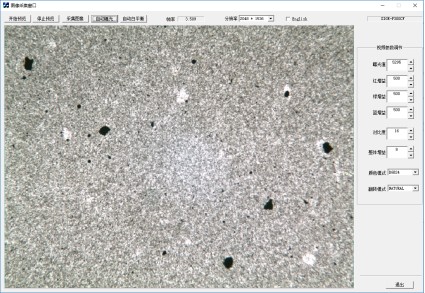

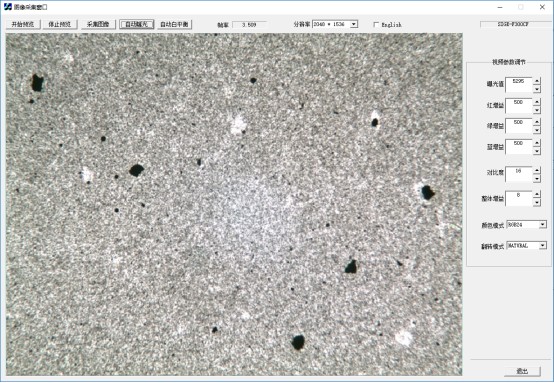

lمعاينة: في واجهة نافذة التقاط الصورة، انقر بدء المعاينة؛ سيظهر الفيديو لصورة العينة الملاحظة تحت المجهر في النافذة. ثم اضبط وضوح الصورة عن طريق تدوير عجلة التركيز للمجهر، وحسن سطوع مصدر الضوء وحجم فتحة الحجاب الحاجز لتحقيق أفضل تأثير للصورة. أخيرًا، انقر التقاط الصورة للحصول على الصورة المجهرية.

lالتقاط: بعد النقر على التقاط الصورة، سيظهر إشعار يشير إلى نجاح الالتقاط..انقر خروج (ستظهر الصورة التي تم التقاطها للتو على الواجهة).

3.تحليل الجسيمات:

lتحميل الصورة: انقر هذا الزر لتحميل الصور بتنسيق BMP أو JPG.

lمعالجة الصورة: انقر زر معالجة الصورة لمعالجة الصورة المحملة.

lصور تجريبية: انقر هذا الزر للتمرير وتحميل الصور التجريبية الثلاث المثبتة مسبقًا في البرنامج، مما يساعد المستخدمين على التعرف على تشغيل البرنامج بسهولة أكبر.

lبحث الجسيمات: انقر هذا الزر للبحث عن الجسيمات في الصورة.

lإضافة بيانات: أضف عدد جسيمات الكربون الأسود ضمن نطاقات قطر مختلفة المحددة في البحث إلى قائمة بيانات الجسيمات.

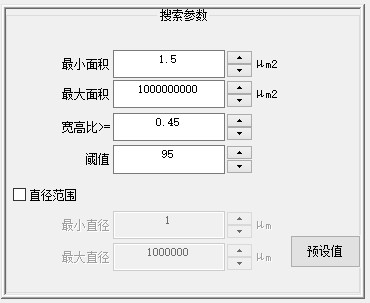

lمعلمات البحث: اضبط القيم هنا لتحسين بحث جسيمات الكربون الأسود. لا تحتاج هذه المعلمات عادةً إلى التعديل بمجرد ضبطها بشكل صحيح.

الحد الأدنى للمساحة، الحد الأقصى للمساحة، نسبة العرض إلى الارتفاع، نطاق القطر: يكتشف البرنامج فقط الجسيمات ضمن النطاقات المحددة.

العتبة: يمكن تعيين قيم عتبة مختلفة لتحقيق نتائج اكتشاف متنوعة.

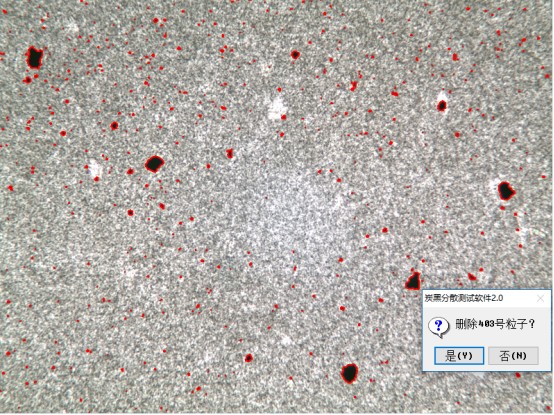

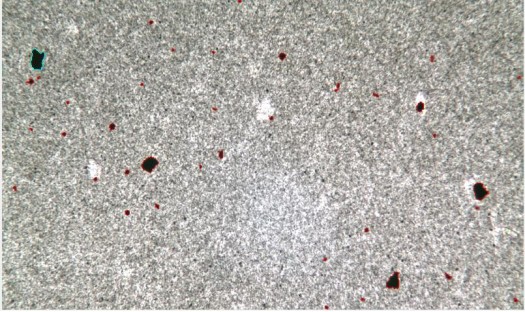

(الجسيمات المكتشفة)

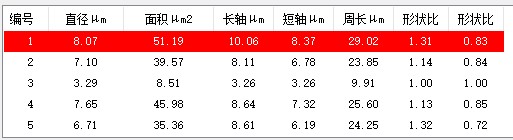

بعد اكتمال بحث الجسيمات، ستظهر معلمات كل جسيم في قائمة الجسيمات. إذا رأى المستخدم أن جسيمًا غير متوافق، يمكنه النقر بزر الماوس الأيمن على الصف المقابل في القائمة وحذفه.

إذا رأى المستخدم أن جسيمًا غير متوافق، يمكنه النقر بزر الماوس الأيمن على الصف المقابل في القائمة وحذفه.

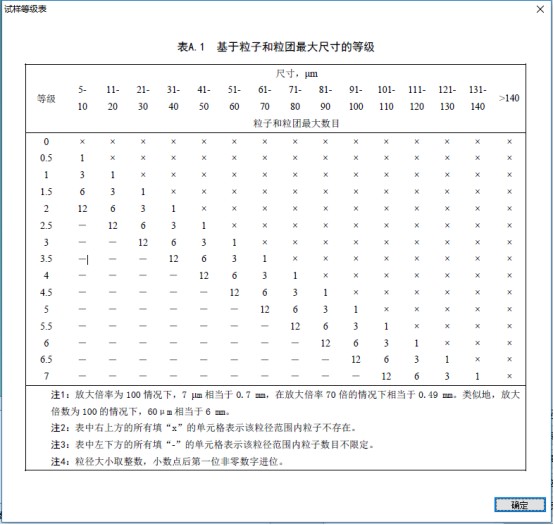

4.عرض الدرجة: انقر على جدول مقارنة درجات الحجم للتحقق من الدرجات المحددة في المعيار.

(ب)) تصنيف درجة مظهر تشتت الكربون الأسود

1. اختيار الوحدة:

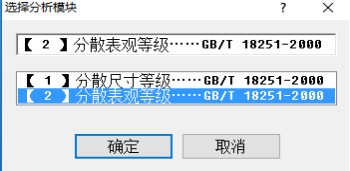

lانقرثم اختر وحدة التحليل الثانية (كما هو موضح في الشكل أدناه) وانقر موافق.

lالدخول إلى الواجهة

(واجهة رئيسية)

2. أخذ عينات الكاميرا:

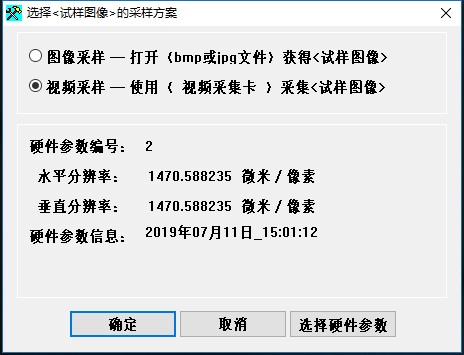

lانقرتحميل الصورة، اختر خيار أخذ عينات الفيديو في النافذة المنبثقة، ثم انقر موافق. ستظهر نافذة التقاط الصورة.

lفي واجهة نافذة التقاط الصورة، انقربدء المعاينة: سيظهر الفيديو لصورة العينة الملاحظة تحت المجهر في النافذة. ثم اضبط وضوح الصورة عن طريق تدوير عجلة التركيز للمجهر، وحسن سطوع مصدر الضوء وحجم فتحة الحجاب الحاجز لتحقيق أفضل تأثير للصورة. أخيرًا، انقر التقاط الصورة للحصول على الصورة المجهرية.

3. المقارنة والتصنيف

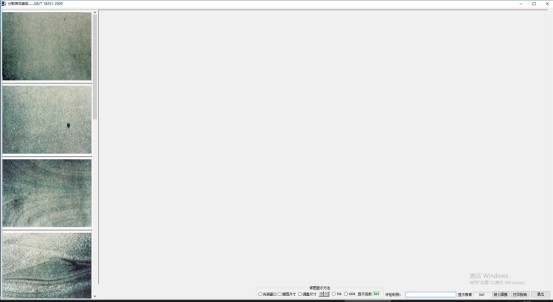

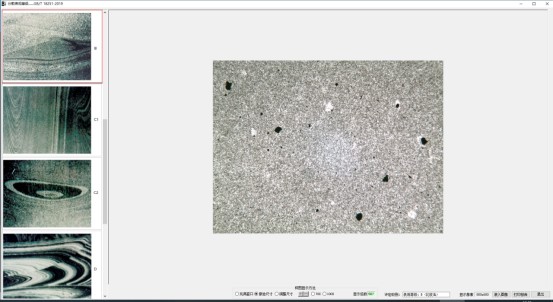

lاضبط التكبير المقابل للصورة المجهرية الملتقطة، ثم قارنها مع الصور القياسية على اليسار (أي الصور في الملحق ب من GB/T18251-2019) للتصنيف.

lبعد النقر لتحديد الدرجة المقابلة للمقارنة، ستظهر الدرجة المتطابقة.

4. طباعة التقرير:

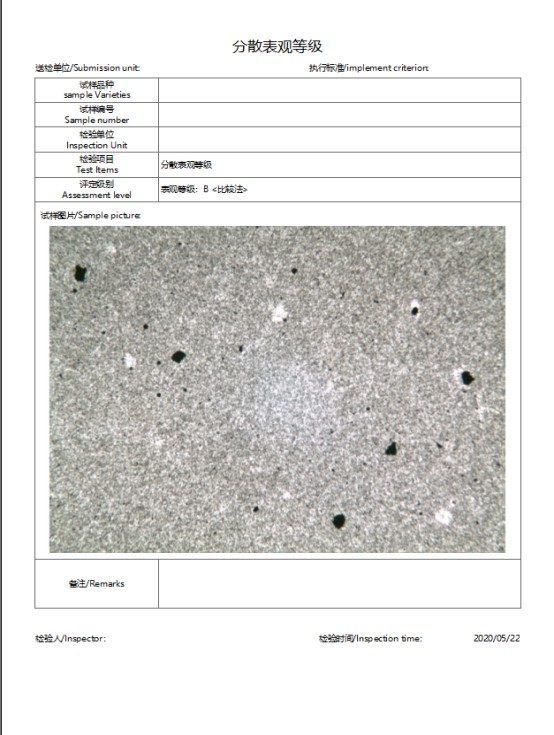

lبعد اكتمال التصنيف، انقر طباعة التقرير للدخول إلى واجهة طباعة التقرير/التعديل والمعاينة. في واجهة تحرير تقرير الطباعة، يمكنك إدخال وإكمال المحتوى ذي الصلة لتقرير الطباعة (مثل إدخال اسم الوحدة، وقت الاختبار، اسم المختبر، تعيين تكبير الصورة وشريط المقياس، إلخ). يمكن أيضًا تصدير التقرير وحفظه بثلاثة تنسيقات: PDF وWORD وEXCEL.

lفي وظيفة طباعة التقرير، يمكن للمستخدمين النقر على معاينة الطباعة للتحقق من تأثير التقرير.
