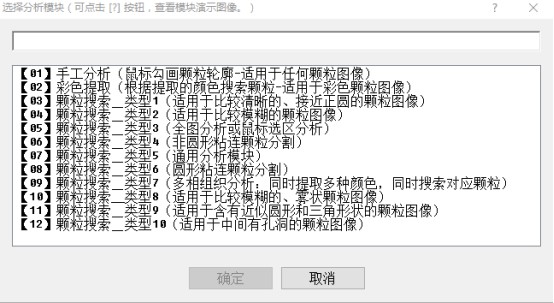

الوظائف الأساسية

وحدة تحليل الصور

【01】التحليل اليدوي (تحديد محيط الجسيمات بواسطة الفأرة - مناسب لأي صورة جسيمات)ارسم محيط الجسيمات باستخدام الفأرة لحساب قطر كل جسيم، المحيط، المساحة، المحور الرئيسي والثانوي، بالإضافة إلى المساحة الكلية للهدف التحليلي، العدد الكلي للجسيمات، عدد الجسيمات لكل ملليمتر مربع، ونسبة مساحة الطور. يمكن حفظ العمل الحالي كملف، ويمكن أيضًا تحميله في البرنامج.

(واجهة البرنامج)

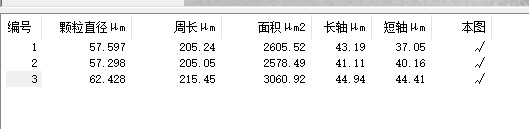

(قائمة البيانات)

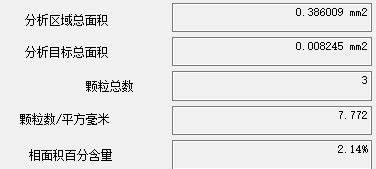

(بيانات التحليل)

(تقرير التحليل)

【02】استخراج اللون (كشف الجسيمات بناءً على الألوان المستخرجة - مناسب لصور الجسيمات الملونة)اختر لون الجسيم في الصورة باستخدام الفأرة، ثم حدد معايير الاستخراج لاستخراج الجسيمات التي تلبي المتطلبات. احسب قطر كل جسيم، المحيط والمساحة، بالإضافة إلى العدد الكلي للجسيمات، نسبة مساحة الطور، أقصى قطر للجسيم، أدنى قطر للجسيم، متوسط قطر الجسيم وغيرها من البيانات.

(واجهة البرنامج)

(بيانات التحليل)

(تقرير الطباعة، التنسيق 1)

(تقرير الطباعة، التنسيق 2)

【03】كشف الجسيمات - النوع 1 (مناسب لصور الجسيمات الواضحة وشبه الدائرية)يكشف البرنامج الجسيمات التي تلبي المتطلبات بناءً على معايير الكشف المحددة، ويحسب محيط كل جسيم، المساحة، المحور الرئيسي والثانوي والقطر، بالإضافة إلى معلمات تشمل المساحة الكلية للجسيمات، نسبة مساحة الجسيمات، العدد الكلي للجسيمات، متوسط القطر، عدد الجسيمات لكل ملليمتر مربع، DN10، DN50، DN90، DS10، DS50 و DS90. كما يقوم بحساب عدد الجسيمات، نسبة التوزيع والنسبة التراكمية ضمن كل نطاق قطر للجسيمات، وينشئ مخططات إحصائية.

 (واجهة البرنامج)

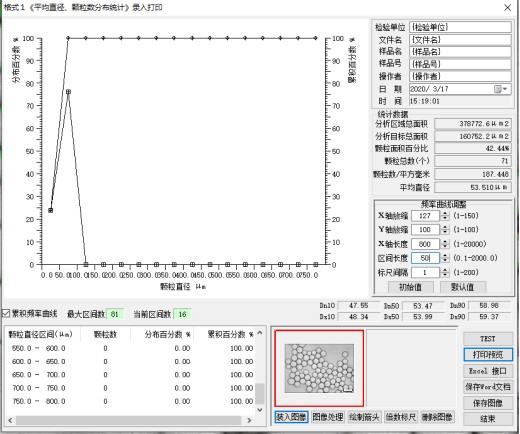

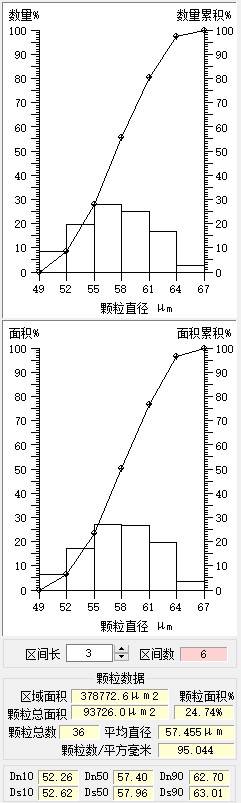

(رسم بياني ولقطة شاشة لبيانات التحليل)

(معايير كشف الجسيمات)

(واجهة تحرير التقرير)

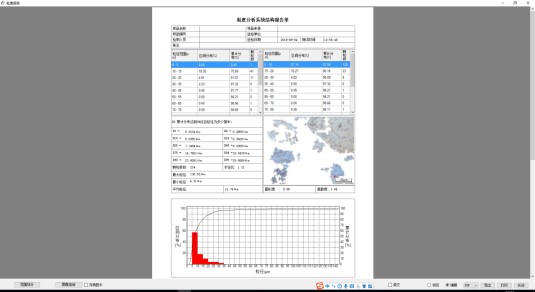

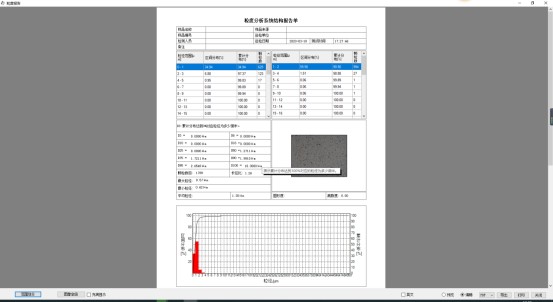

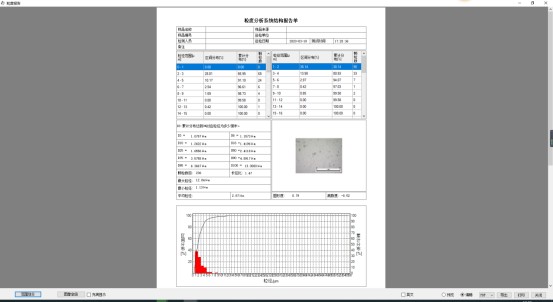

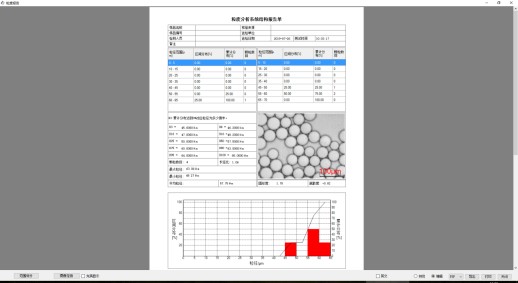

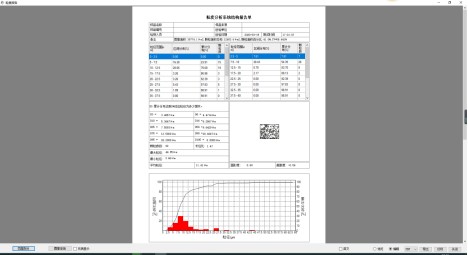

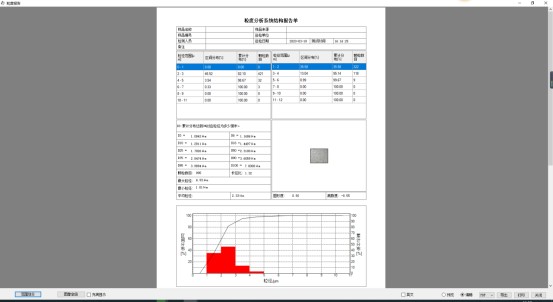

                                 (تقرير الطباعة)

【04】كشف الجسيمات - النوع 2 (مناسب لصور الجسيمات الضبابية)يكشف البرنامج الجسيمات التي تلبي المتطلبات بناءً على معايير الكشف المحددة، ويحسب محيط كل جسيم، المساحة، المحور الرئيسي والثانوي والقطر، بالإضافة إلى العدد الكلي للجسيمات، المساحة الكلية للجسيمات، نسبة مساحة الجسيمات، متوسط القطر وعدد الجسيمات لكل ملليمتر مربع.

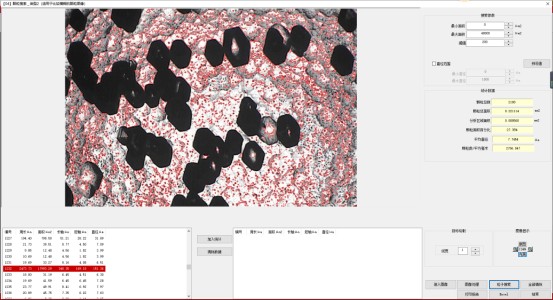

(واجهة البرنامج)

(قائمة البيانات)

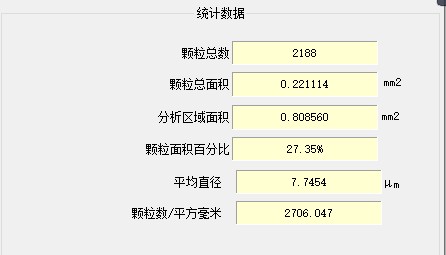

(بيانات إحصائية)

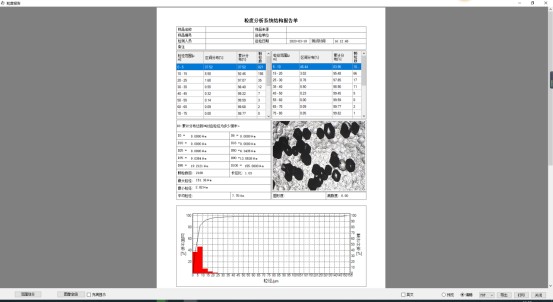

(تقرير الطباعة)

【05】كشف الجسيمات - النوع 3 (تحليل الصورة الكاملة أو تحليل المنطقة المحددة بالفأرة)يكشف البرنامج الجسيمات التي تلبي المتطلبات بناءً على معايير الكشف المحددة، ويحسب محيط كل جسيم، المساحة، المحور الرئيسي والثانوي، القطر ونسبة الشكل. كما يقوم بحساب المساحة الكلية للهدف التحليلي، عدد الجسيمات المقطوعة والعدد الكلي للجسيمات. يمكن تحديد المنطقة قبل كشف الجسيمات.

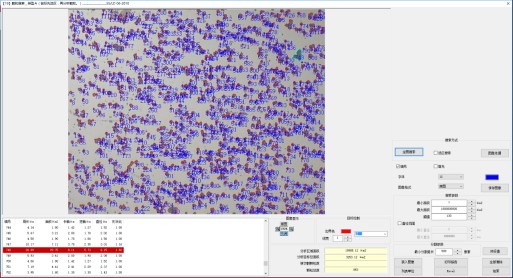

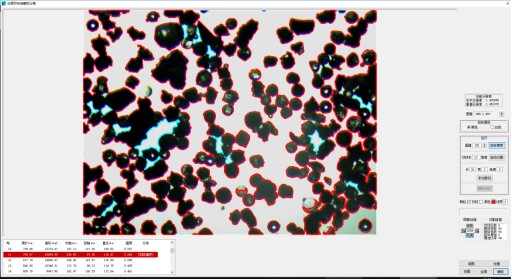

(واجهة الوحدة)

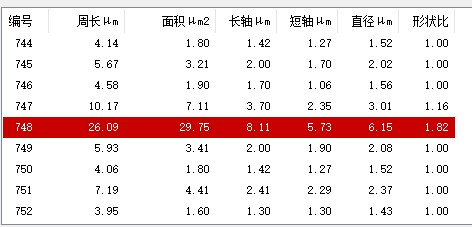

(قائمة البيانات)

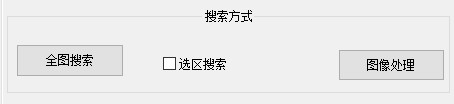

（اختيار وضع البحث）

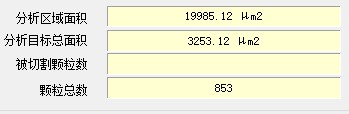

（بيانات إحصائية）

تقرير الطباعة

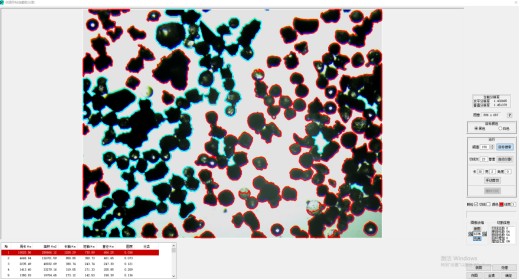

【06】كشف الجسيمات - النوع 4 (تقسيم الجسيمات المتكتلة غير الدائرية)يمكن لهذه الوحدة تقسيم الجسيمات المتكتلة غير الدائرية تلقائيًا كما توفر أدوات يدوية للتقسيم اليدوي.l

تحميل الصورة:

كشف الجسيمات:

تقسيم الجسيمات التلقائي

أدوات يدوية

يمكن تحديد منطقة محددة يدويًا للتحليل، كما يمكن إضافة أو حذف جسيمات فردية بشكل منفصل：

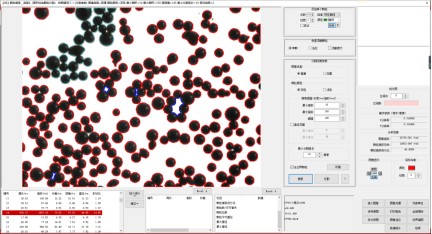

يمكن كشف الجسيمات عبر الصورة بأكملها تلقائيًا：

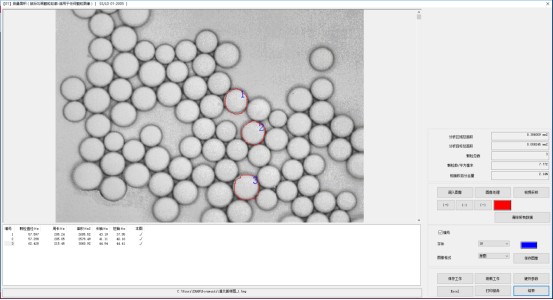

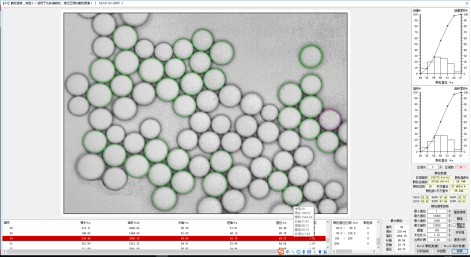

【08】كشف الجسيمات - النوع 6 (تقسيم الجسيمات المتكتلة الدائرية)

تحميل الصورة الأصلية:

بيانات إحصائية، تقرير الطباعة

【09】تحليل البنية الدقيقة متعددة الأطوار - النوع 7 (استخراج متعدد الألوان وكشف الجسيمات للأطوار المقابلة في وقت واحد)استخرج ألوان 5 تراكيب دقيقة مختلفة باستخدام الفأرة. بناءً على معايير الكشف، يحسب البرنامج محيط كل جسيم في التركيب الدقيق المستهدف، المساحة، المحور الرئيسي والثانوي والقطر، وينشئ تلقائيًا المساحة الكلية ونسبة مساحة التركيب الدقيق.

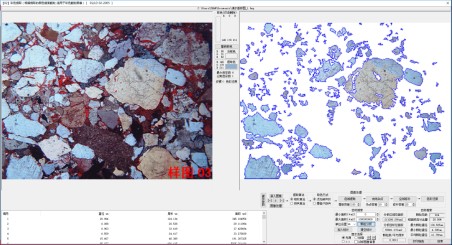

(واجهة الوحدة)

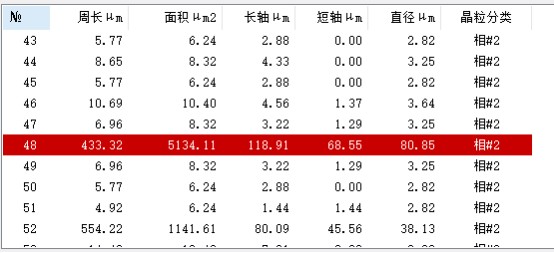

(قائمة البيانات)

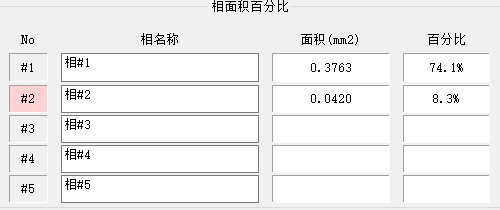

（بيانات إحصائية）

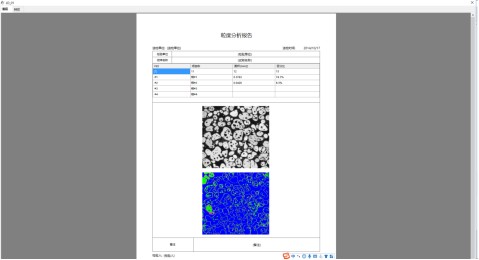

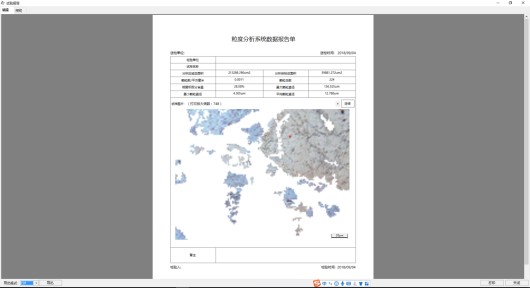

（تقرير الطباعة）

【10】كشف الجسيمات - النوع 8 (مناسب لصور الجسيمات الضبابية والضبابية)بناءً على معايير الكشف، يحدد البرنامج الجسيمات التي تلبي المتطلبات ويحسب محيط كل جسيم، المساحة، المحور الرئيسي والثانوي، القطر ونسبة الشكل. كما يحسب العدد الكلي للجسيمات، نسبة مساحة الجسيمات، عدد الجسيمات لكل ملليمتر مربع، متوسط القطر، المساحة الكلية للجسيمات، DN10، DN50، DN90، DS10، DS50 و DS90، وينشئ مخططات إحصائية.

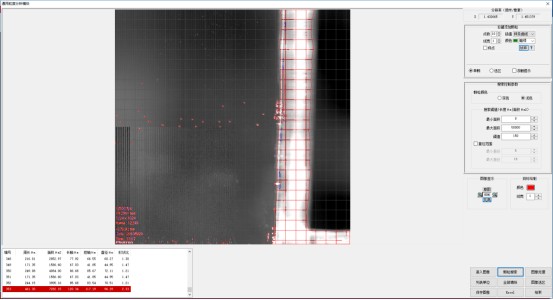

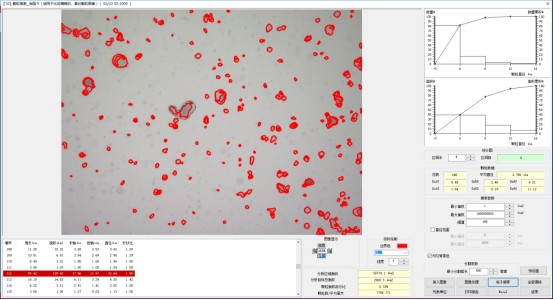

(واجهة البرنامج)

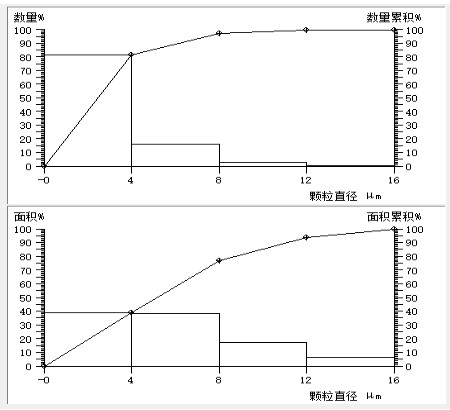

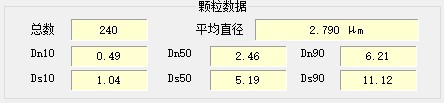

（بيانات إحصائية）

（مخطط إحصائي）

（تقرير الطباعة）

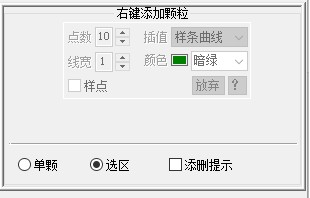

【11】كشف الجسيمات - النوع 9 (مناسب لصور الجسيمات التي تحتوي على أشكال دائرية ومثلثة تقريبًا)بناءً على معايير الكشف، يحدد البرنامج الجسيمات التي تلبي المتطلبات ويحسب محيط كل جسيم، المساحة، المحور الرئيسي والثانوي، القطر ونسبة العرض إلى الارتفاع، بالإضافة إلى تصنيف شكل الجسيم (مستطيل، زاوي أو آخر). كما يحسب كمية ومساحة كل نوع من الجسيمات، بالإضافة إلى العدد الكلي للجسيمات، عدد الجسيمات لكل ملليمتر مربع، المساحة الكلية للجسيمات ونسبة مساحة الجسيمات، وينشئ مخططات إحصائية. يمكن إضافة الجسيمات باستخدام أداة الكشف بالفأرة، ويمكن أيضًا تعديل خصائص الجسيمات الفردية يدويًا.

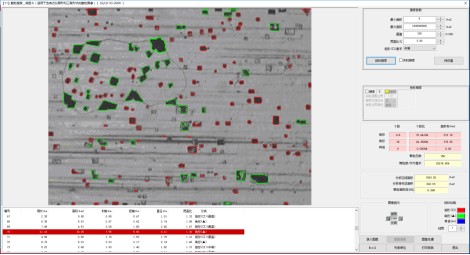

(واجهة البرنامج)

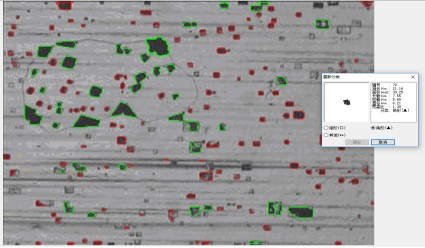

（انقر بزر الماوس الأيمن على جسيم لتعديل خصائصه）

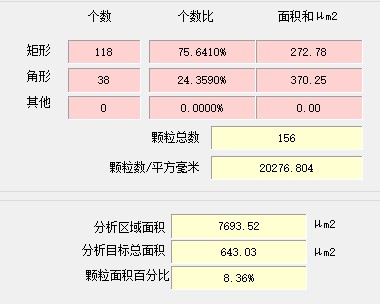

(مخطط البيانات الإحصائية)

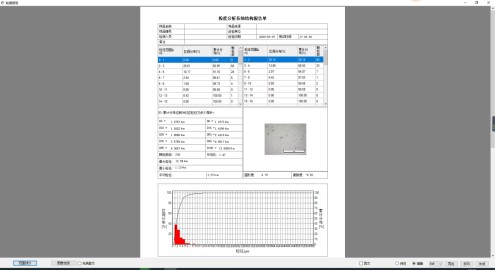

(تقرير الطباعة)

【12】كشف الجسيمات - النوع 10 (مناسب لصور الجسيمات ذات الفراغات الداخلية)بناءً على معايير الكشف، يحدد البرنامج الجسيمات التي تلبي المتطلبات ويحسب محيط كل جسيم، المساحة، المحور الرئيسي والثانوي، القطر، نسبة الشكل، الإحداثيات والخاصية (جسيم صلب أو جسيم مجوف). كما يحسب العدد الكلي للجسيمات، متوسط القطر، مساحة الجسيمات الصلبة والمجوفة، المساحة الكلية للجسيمات ونسبة مساحة الجسيمات.

(واجهة البرنامج)

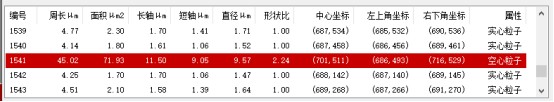

(قائمة البيانات)

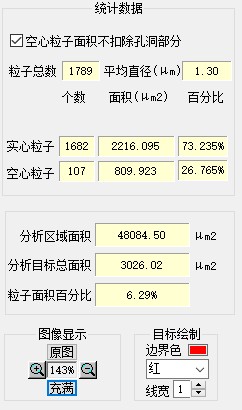

(بيانات إحصائية)

(تقرير الطباعة)
