برمجيات المجهر المستقطب هي أداة لا غنى عنها لدراسة وتحديد المواد ذات الانكسار المزدوج باستخدام خصائص استقطاب الضوء. تتيح للمستخدمين إجراء الملاحظة بالضوء المستقطب المستوي، والملاحظة بالضوء المستقطب المتقاطع، والملاحظة المخروطية.

تُستخدم على نطاق واسع في البحث والاختبار في مجالات تشمل الجيولوجيا والهندسة الكيميائية والطب والصيدلة، كما تدعم مراقبة الطور البلوري للمواد البوليمرية السائلة والبوليمرات الحيوية ومواد البلورات السائلة. تعتبر أداة مثالية للبحث والتعليم في المؤسسات البحثية ومؤسسات التعليم العالي.

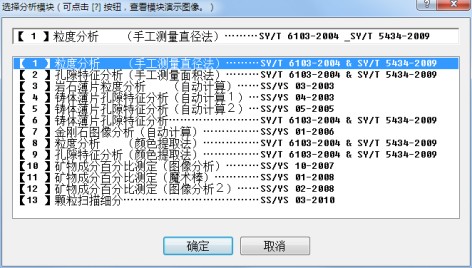

تحليل الصور

【1】 تحليل حجم الجسيمات (طريقة القطر اليدوي) ………SY/T 6103-2004 & SY/T 5434-2009

lقياس أقطار الجسيمات عن طريق سحب الماوس؛ حساب الأقطار القصوى والدنيا والمتوسطة؛ توليد تلقائي لـ4 أنواع من المنحنيات تشمل منحنى التراكم المعدل، ومنحنى التراكم الخطي، والرسم البياني ومنحنى التردد؛ يمكن حفظ عملية القياس وتحميلها.

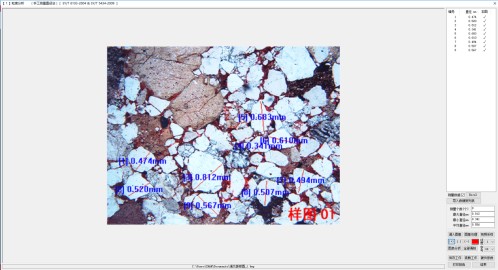

lواجهة التحليل

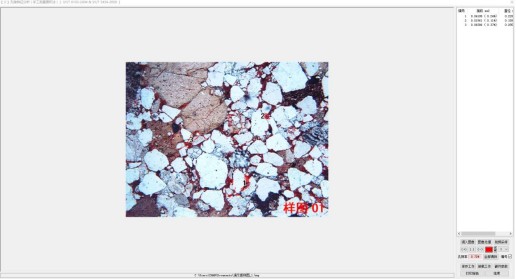

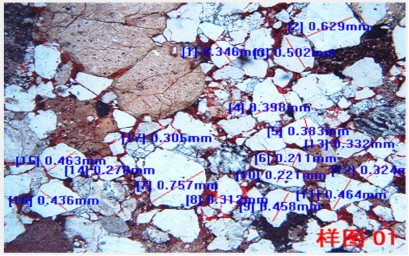

lلقطة شاشة للقياس

lبيانات التحليل

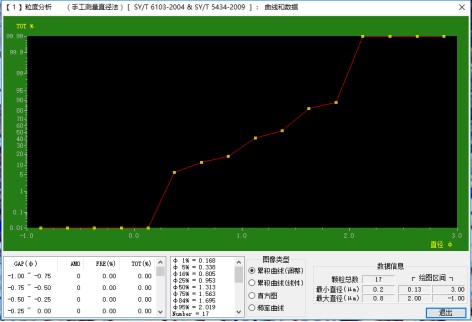

lمخطط إحصائي للبيانات

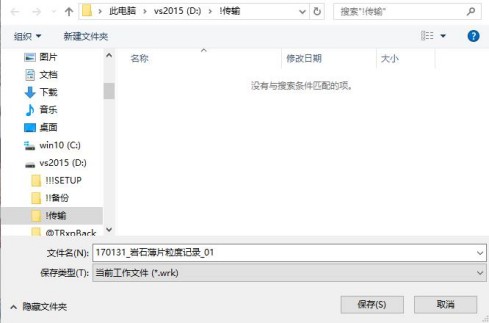

(حفظ العمل الحالي كملف)

【2】 تحليل خصائص المسام (طريقة القياس اليدوي للمساحة) ………SY/T 6103-2004 & SY/T 5434-2009

lتحديد مساحة المسام عن طريق سحب الماوس للحصول على مساحة المسام، ويقوم البرنامج بحساب النفاذية تلقائيًا؛ يمكن حفظ عملية القياس وتحميلها.

lواجهة التحليل

lلقطة شاشة لعملية القياس

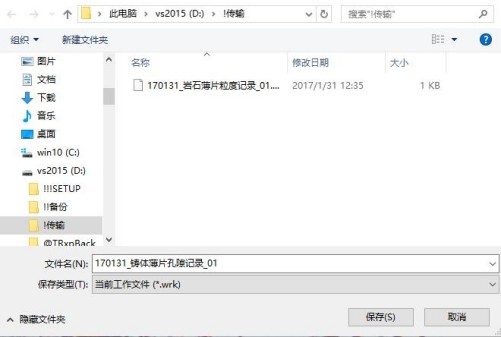

(حفظ العمل الحالي كملف)

【3】 تحليل حجم الجسيمات في شرائح الصخور الرقيقة (حساب تلقائي) ………SS/YS 03-2003

lاختيار ألوان الجسيمات المراد تحليلها في الصورة باستخدام الماوس (متاح حتى 6 ألوان)، ثم ضبط معلمات البحث لتحديد الجسيمات المستهدفة وحساب النسبة المئوية للجسيمات. في الوقت نفسه، يحسب تلقائيًا سلسلة من البيانات تشمل العدد الإجمالي للجسيمات، ومتوسط قطر الجسيمات، ومتوسط مساحة المقطع العرضي، ومتوسط طول التقاطع، وقطر فيريت، والقطر الأدنى، والقطر الأقصى، ومتوسط طول المحور الثانوي، ونسبة الجسيمات ذات نسبة العرض إلى الارتفاع أكبر من 0.5.

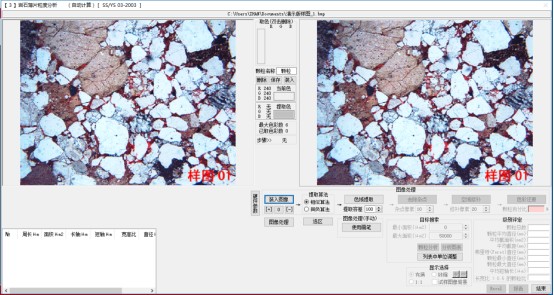

lواجهة التحليل

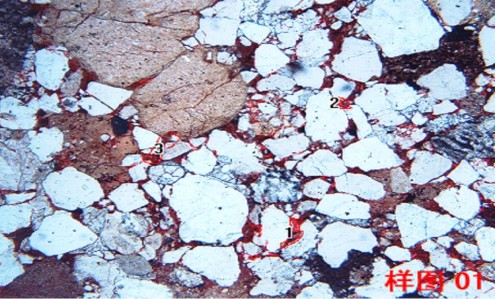

lالنقر على الصورة لاختيار الألوان

lإجراء المعالجة المناسبة على الصورة حسب الطلب

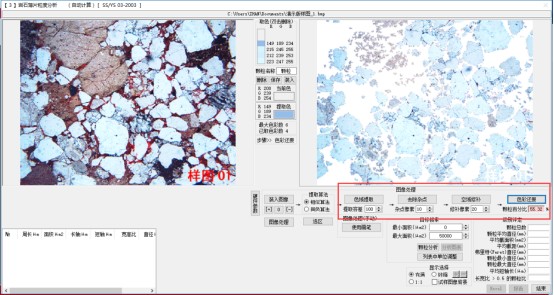

lالنقر على "تحليل الجسيمات" لمعالجة الصورة

lبيانات التحليل

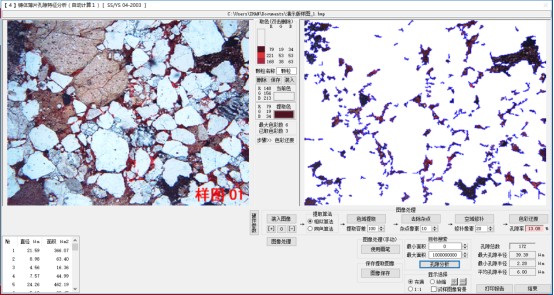

【4】 تحليل خصائص المسام في شرائح الصب الرقيقة (حساب تلقائي 1) ………SS/YS 04-2003

lاختيار لون المسام في الصورة باستخدام الماوس، ثم ضبط معلمات البحث لتحديد المسام المستهدفة. سيقوم البرنامج بحساب النفاذية تلقائيًا، بالإضافة إلى سلسلة من القيم تشمل العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

lواجهة التحليل

lبيانات التحليل

【5】تحليل خصائص المسام في شرائح الصب الرقيقة (حساب تلقائي 2) ………SS/YS 05-2005

lاختيار لون المسام في الصورة باستخدام الماوس، ثم ضبط معلمات البحث لتحديد المسام. سيقوم البرنامج بحساب النفاذية تلقائيًا، بالإضافة إلى سلسلة من القيم تشمل العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

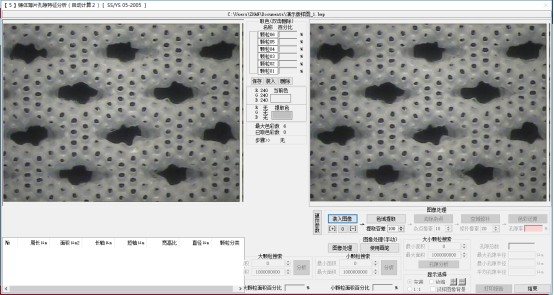

lواجهة التحليل

【6】تحليل خصائص المسام في شرائح الصب الرقيقة ………SY/T 6103-2004 & SY/T 5434-2009

lاختيار لون المسام في الصورة باستخدام الماوس، ثم ضبط معلمات البحث لتحديد المسام. سيقوم البرنامج بحساب النفاذية تلقائيًا، بالإضافة إلى سلسلة من القيم تشمل العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

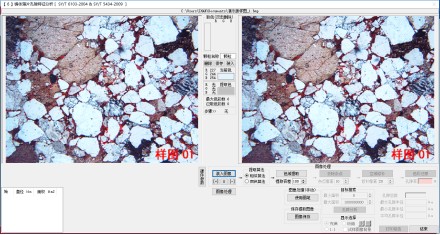

lواجهة البرنامج

lبيانات التحليل

【7】تحليل صور الألماس (حساب تلقائي) ………SS/YS 01-2006

lاختيار اللون المستهدف في الصورة باستخدام الماوس، ثم ضبط معلمات البحث لتحديد جسيمات الألماس. سيقوم البرنامج بحساب النسبة المئوية لمساحة الألماس تلقائيًا، بالإضافة إلى سلسلة من القيم تشمل العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام ومتوسط نصف قطر المسام.

lواجهة البرنامج

lبيانات التحليل

【8】تحليل حجم الجسيمات (طريقة استخلاص اللون) ………SY/T 6103-2004 & SY/T 5434-2009

lاختيار ألوان الجسيمات المراد تحليلها في الصورة باستخدام الماوس (متاح حتى 6 ألوان)، ثم ضبط معلمات البحث لتحديد الجسيمات المستهدفة وحساب النسبة المئوية للجسيمات. في الوقت نفسه، يحسب تلقائيًا سلسلة من القيم تشمل العدد الإجمالي للجسيمات، ومتوسط القطر، ومتوسط مساحة المقطع العرضي، ومتوسط طول التقاطع، وقطر فيريت ومعلمات أخرى ذات صلة.

lواجهة البرنامج

lبيانات التحليل

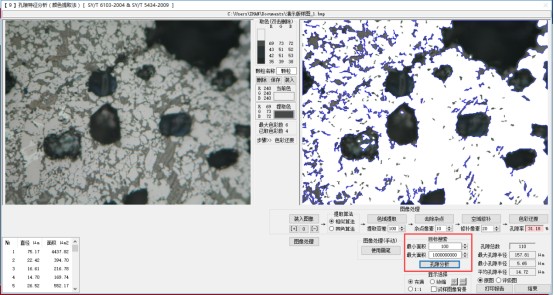

【9】تحليل خصائص المسام (طريقة استخلاص اللون) ………SY/T 6103-2004 & SY/T 5434-2009

lاختيار ألوان المسام المراد تحليلها في الصورة باستخدام الماوس (متاح حتى 6 ألوان)، ثم ضبط معلمات البحث لتحديد المسام المستهدفة وحساب النفاذية. في الوقت نفسه، يحسب تلقائيًا سلسلة من القيم تشمل العدد الإجمالي للمسام، وأقصى نصف قطر للمسام، وأدنى نصف قطر للمسام، ومتوسط نصف قطر المسام ومعلمات أخرى ذات صلة.

lواجهة التحليل

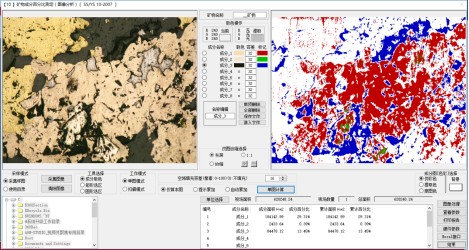

【10】تحديد النسبة المئوية للتكوين المعدني (تحليل الصور) ………SS/YS 10-2007

lاختيار ألوان 8 أنواع من المكونات باستخدام الماوس، وضبط التسامح لكل مكون. بناءً على هذه البيانات، يحدد البرنامج الهياكل المقابلة في الصورة ويحسب مساحتها ونسبتها المئوية. يدعم تحليل الصورة الفردية والتحليل المجمع لجميع الصور في دليل محدد.

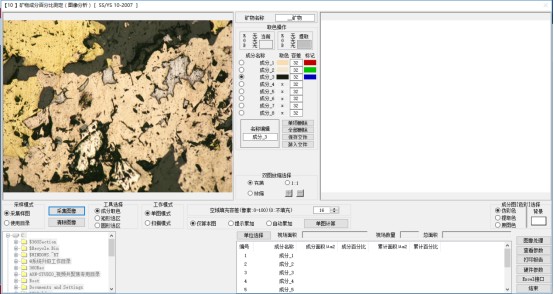

lواجهة التحليل

lالنقر على المكون المقابل واختيار لونه في الصورة.

lالنقر على زر "حساب الصورة الفردية" لإجراء التحليل.

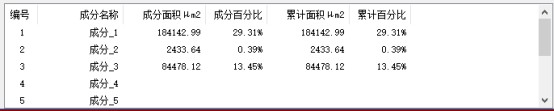

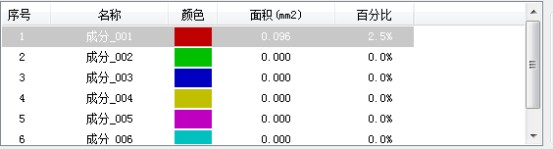

lقائمة البيانات

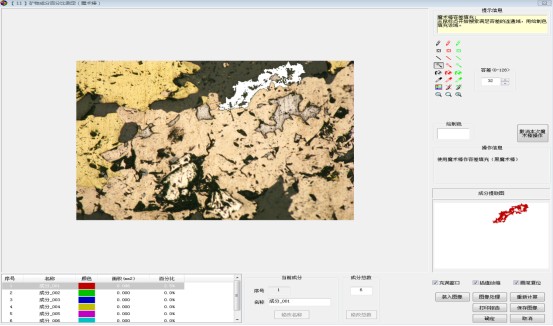

【11】تحديد النسبة المئوية للتكوين المعدني (العصا السحرية) ………SS/YS 01-2008

lاختيار الهياكل المراد تحليلها في صورة الصخور باستخدام أداة العصا السحرية، وسيقوم البرنامج بحساب مساحتها ونسبتها المئوية.

lواجهة التحليل

lقائمة بيانات التحليل

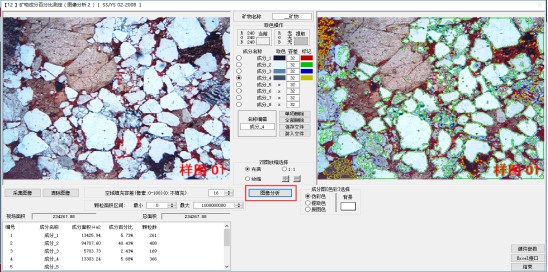

【12】تحديد النسبة المئوية للتكوين المعدني (تحليل الصور 2) ………SS/YS 02-2008

lاختيار ألوان 8 أنواع من المكونات باستخدام الماوس، وضبط التسامح لكل مكون. بناءً على هذه البيانات، يحدد البرنامج الهياكل المقابلة في الصورة ويحسب مساحتها ونسبتها المئوية.

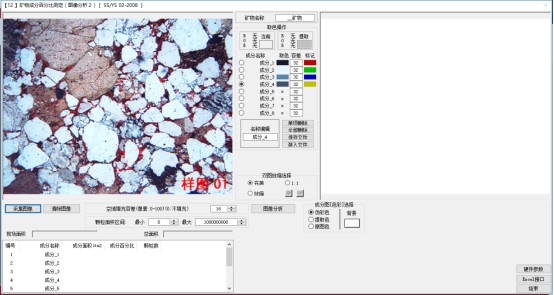

lواجهة التحليل

lالنقر على المكون المقابل واختيار لونه في الصورة.

lالنقر على زر "تحليل الصورة" لمعالجة الصورة

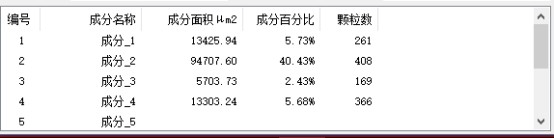

lقائمة بيانات التحليل
