FXD-30MWComputer-typeGoldPhaseMicroscope

مجهر الطور الذهبي من نوع الكمبيوتر FXD-30MW هو مجهر طور ذهبي مقلوب ثلاثي العيون، يوفر جودة صورة فائقة وبنية ميكانيكية صلبة وموثوقة. الآلة سهلة التشغيل، ملحقاتها كاملة، وتستخدم على نطاق واسع في تحليل المعادن للتدريس والبحث واختبار المواد في مختبرات المصانع.

ObservingSystem

ثلاثي العيون بمفصلات، قابل لضبط الرؤية، مائل بزاوية 45 درجة، يمكن تصويره، وجمع وحفظ الصورة المرصودة، مع تكوين كمبيوتر وبرنامج تحليل معادن متخصص لتحليل الصورة.

آلية التركيز

يتميز بمنصة كبيرة الحجم 180×155 مم، موضوعة على الجانب الأيمن وتتوافق مع عادات التشغيل العامة. أثناء التشغيل، يسهل التبديل بين ضبط آلية التركيز وحركة المنصة للمستخدمين، مما يوفر بيئة عمل أكثر كفاءة.

نظام الإضاءة

آلية ضبط التركيز المحورية ذات الضبط الخشن والناعم المنخفضة، مع جهاز ضبط مرن وجهاز حد عشوائي سريع للتركيز، مسار الضبط الخشن لكل دورة: 38 مم، دقة الضبط الناعم: 0.002 مم

Objective table

يمكن تركيب مسطرة متحركة قابلة للضبط منخفضة المحور ولوحة تمديد منصة التحميل لتوسيع مساحة التطبيق وتلبية استخدام العملاء ذوي المتطلبات المختلفة.

FXD-30MW Computer Phase Microscope Configuration TableTabl

         Note: "" is standard; "O" is selected

FMIA2025 Genuine Metallographic Image Analysis Software

برنامج تحليل الصور المعدنية FMIA2025 هو نظام برمجي جديد طورته شركتنا. قمنا بتطويره من خلال دمج احتياجات اختبار المعادن لشركات الصب الحالية، ومصنعي قطع غيار السيارات، وشركات المعالجة الحرارية، وصناعة الفولاذ المحامل، وصناعة أنظمة الطاقة، وصناعة قطع غيار السكك الحديدية، والشركات ذات الصلة. ثم لجمع متطلبات واقتراحات خبراء من مختلف الصناعات، وأخيرًا إطلاق هذا النظام.

النسخة FMIA2025 من برنامج تحليل الصور المعدنية خضعت لمراجعة شاملة وترقية. يغطي النظام عددًا كبيرًا من معايير اختبار المعادن المحلية والدولية، ودمج وظائف التحليل الكمي والنوعي. أضاف ميزات جديدة مثل تركيب عمق المجال وربط حقول الصور. بواجهة بسيطة، يسمح بالتصوير المستمر لصور متعددة الحقول والتحليل المجهري المركزي للصور. التشغيل أكثر ملاءمة، مما يلغي الخطوات المرهقة للإصدارات السابقة من البرامج ويجعل الاختبار أسرع وأكثر كفاءة.

لقد أنشأنا مجموعة جديدة من أدوات تحليل المعادن "المهنية-الدقيقة-الكفؤة" لتبسيط تحليل المعادن.

تحتوي مكتبة المعايير الوطنية للنظام البرمجي على مئات الفئات، تغطي بشكل أساسي معايير المعادن الشائعة وتلبي متطلبات تحليل واختبار المعادن لمعظم المؤسسات. يمكن فتح الفئات ذات الصلة وفقًا لاحتياجات الصناعات المختلفة لتلبية متطلبات الاختبار الصناعي. جميع الوحدات يمكن استخدامها مجانًا مدى الحياة، ويتم أيضًا توفير ترقيات المعايير مجانًا مدى الحياة.

نظرًا للزيادة المستمرة في المواد الجديدة ومواد الدرجات المستوردة، يمكن توفير إدراج مخصص ودخول للمواد ومعايير التقييم التي لم يتم تضمينها بعد في البرنامج.

Product Advantages and Function Introduction of FMIA2025 Metallographic Image Analysis Software：

● Batch Shooting, Acquisition and Archiving of Video Images: It offers multi-image batch processing functions such as batch shooting, batch name setting, batch saving, and batch fixed-magnification printing. These functions make the batch sample inspection process more convenient and efficient.

       ● Camera Settings: It supports the adjustment of functions including exposure time, gain, sharpness, saturation, gamma value, contrast, brightness, white balance, and black balance.

● Image Calibration: The calibration function has been fully upgraded, enabling one-click completion of parameter calibration for all objective lenses. Compared with the original calibration method, the new calibration method is more convenient and faster to operate.

● Image Processing Functions: It includes functions like color separation, grayscale conversion, threshold segmentation, binarization processing, image enhancement, inverse adjustment, sharpening adjustment, scratch and stain removal, and image histogram.

● Fixed-Magnification Printing Function:It supports functions including fixed-magnification printing of multiple images, custom image naming, scale parameter setting, export to PDF/Word/Excel formats, and print preview.

● Image Measurement and Archiving: A variety of measurement tools are available (including distance, angle, included angle between two lines, rectangle, distance from point to line, ellipse, polygon, distance between parallel lines, three-point arc, three-point circle, etc.). It supports drawing arrows, adding text annotations, inserting auxiliary lines, and adjusting line widths. Multiple length units are selectable; the color, size, and style of the font for measurement data are also customizable. Measurement data can be summarized and exported as an Excel spreadsheet.

● Microstructure Analysis Function: The software library offers a wide range of standard detection modules, covering microstructure analysis standards such as GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Standard numbers in the software library can be updated, and new standards are available for free upgrade. It provides three metallographic rating functions: automatic, comparative, and auxiliary. The function is easy to use, concise, efficient, and ensures accurate and reliable measurement.

● Advanced Function Modules:EDF (Extended Depth of Field) Function, Image Stitching Function / Image Mosaicing Function

● Advanced Customization Functions: Customized microscope motorized stage control function, image confocal function, 3D optical mapping function, image database function, etc.

● AI Microstructure Analysis Function: Customizable AI microstructure analysis modules are available. It utilizes artificial intelligence to complete the entire microstructural analysis and detection process, enabling automatic identification and analysis of material microstructures. The operation process is simple, which reduces the labor intensity of personnel and improves the efficiency of material detection.

● National Standard Image Library: It contains hundreds of national standard images for customers' learning and reference.

●Diversified Report Templates: It automatically generates metallographic microstructure analysis reports with both pictures and texts. Users can choose to generate report formats with a single module or multiple modules. Report templates allow modifications such as adding company logos, company names, and testing processes. Customized report templates can be created according to specific needs.

Composition of FMIA2025 Version Metallographic Analysis Software System:

1. Software Program FMIA2025 (USB Flash Drive);

2.Encryption Dongle: USB Type + Dynamic Code Verification;

3.Written Materials: User Manual (Stored on the USB Flash Drive);

4.Micrometer Scale: Graduation Value 0.01mm.

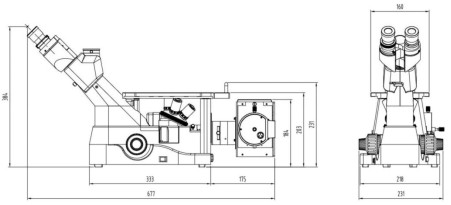

FXD-30MW Phphase Microscope Size：
