نظرة عامة على المجهر المعدني المحوسب من نوع FCM2000W

المجهر المعدني المحوسب FCM2000W هو مجهر معدني مقلوب ثلاثي العين. يُستخدم لتحديد وتحليل الهياكل المجهرية لمختلف المعادن ومواد السبائك، ويُستخدم على نطاق واسع في المصانع أو المختبرات لفحص جودة المسبوكات، واختبار المواد الخام، وتحليل البنية المعدنية للمواد بعد المعالجة، وكذلك لإجراء أبحاث حول الظواهر السطحية مثل الطلاء السطحي. يعمل كأداة فعالة لتحليل البنية المعدنية للصلب ومواد المعادن غير الحديدية والمسبوكات والطلاء، وتحليل الصخور في الجيولوجيا، والبحث المجهري عن المركبات والسيراميك وما شابه ذلك في المجال الصناعي.

آلية التركيز

يتميز بآلية تركيز خشن وناعم محورية مثبتة من الأسفل يمكن ضبطها على الجانبين الأيمن والأيسر. مع دقة ضبط ناعم عالية، يكون الضبط اليدوي بسيطًا وسهلًا، مما يسمح للمستخدمين بالحصول بسهولة على صور واضحة ومريحة. مدى الحركة للضبط الخشن هو 38 مم، ودقة الضبط الناعم هي 0.002 مم.

منضدة حركية ميكانيكية

يتميز بمنضدة كبيرة الحجم 180×155 مم، موضوعة على الجانب الأيمن وتتوافق مع عادات التشغيل العامة. أثناء التشغيل، يسهل التبديل بين ضبط آلية التركيز وحركة المنضدة للمستخدمين، مما يوفر بيئة عمل أكثر كفاءة.

نظام الإضاءة

يتميز بنظام إضاءة كوهلر علوي مع حجاب حاجز قابل للضبط وحجاب حاجز ميداني قابل للضبط مركزيًا. النظام مزود بجهد عريض متكيف (100V-240V) ويستخدم إما مصدر ضوء LED عالي السطوع 5W أو مصباح هالوجين 6V 30W.

تكوين المجهر المعدني المحوسب من نوع FCM2000W

         ملاحظة: "" هو قياسي؛ "O" هو اختياري

برنامج تحليل الصور المعدنية الأصلي FMIA2025

برنامج تحليل الصور المعدنية FMIA2025 هو نظام برمجي جديد لتحليل الصور المعدنية طورته شركتنا. قمنا بتطويره من خلال دمج احتياجات اختبار البنية المعدنية لمؤسسات المسبوكات الحالية، ومصنعي قطع غيار السيارات، وشركات المعالجة الحرارية، وصناعة الفولاذ المحمل، وصناعة أنظمة الطاقة، وصناعة قطع السكك الحديدية، والعديد من شركات الاختبار ذات الصلة. ثم، لتحسين معدلات جودة المنتج ومساعدة في تعزيز قدرات الاختبار للمختبرات المختلفة، قمنا بجمع متطلبات واقتراحات خبراء من مختلف الصناعات، وأخيرًا أطلقنا هذا النظام.

خضعت نسخة FMIA2025 من برنامج تحليل الصور المعدنية لتحديث شامل. يغطي النظام عددًا كبيرًا من معايير اختبار البنية المعدنية المحلية والدولية، ويدمج وظائف التحليل الكمي والنوعي. أضاف ميزات جديدة مثل تركيب عمق المجال وتركيب مجال الصورة. بواجهة مبسطة، يسمح بالتقاط متعدد للصور المجهرية وتحليل مركّز للبنية المجهرية للصور. التشغيل أكثر ملاءمة، مما يلغي الخطوات المرهقة لإصدارات البرامج السابقة ويجعل الاختبار أسرع وأكثر كفاءة.

لقد أنشأنا مجموعة جديدة من أنظمة أدوات تحليل البنية المعدنية "المهنية-الدقيقة-الكفؤة" لتبسيط تحليل البنية المعدنية.

تحتوي مكتبة المعايير الوطنية للنظام البرمجي على مئات الفئات، تغطي بشكل أساسي معايير البنية المعدنية الشائعة وتلبية متطلبات تحليل واختبار البنية المعدنية لمعظم المؤسسات. يمكن فتح الفئات ذات الصلة وفقًا لاحتياجات الصناعات المختلفة لتلبية متطلبات اختبار الصناعة. جميع الوحدات يمكن استخدامها مجانًا مدى الحياة، ويتم أيضًا توفير ترقيات المعايير مجانًا مدى الحياة.

نظرًا للزيادة المستمرة في المواد الجديدة ومواد الدرجات المستوردة، يمكن توفير إدراج مخصص ودخول للمواد ومعايير التقييم التي لم يتم تضمينها بعد في البرنامج.

مزايا المنتج ومقدمة وظائف برنامج تحليل الصور المعدنية FMIA2025:

● التقاط الدُفعات، جمع وأرشفة صور الفيديو: يوفر وظائف معالجة متعددة للصور مثل التقاط الدُفعات، تعيين أسماء الدُفعات، حفظ الدُفعات، وطباعة الدُفعات بتكبير ثابت. هذه الوظائف تجعل عملية فحص العينات الدُفعية أكثر ملاءمة وكفاءة.

       ● إعدادات الكاميرا: يدعم ضبط الوظائف بما في ذلك وقت التعرض، الكسب، الحدة، التشبع، قيمة غاما، التباين، السطوع، توازن اللون الأبيض، وتوازن اللون الأسود.

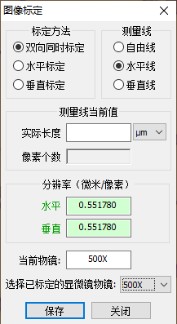

● معايرة الصورة: تمت ترقية وظيفة المعايرة بالكامل، مما يتيح إكمال معايرة معلمات جميع العدسات الشيئية بنقرة واحدة. بالمقارنة مع طريقة المعايرة الأصلية، فإن طريقة المعايرة الجديدة أكثر ملاءمة وسرعة في التشغيل.

● وظائف معالجة الصور: تشمل وظائف مثل فصل الألوان، تحويل التدرج الرمادي، تقسيم العتبة، معالجة الثنائية، تحسين الصورة، ضبط العكس، ضبط الحدة، إزالة الخدوش والبقع، وتدرج الصورة.

● وظيفة الطباعة بتكبير ثابت: تدعم وظائف بما في ذلك الطباعة بتكبير ثابت للصور المتعددة، تسمية الصور المخصصة، تعيين معلمات المقياس، التصدير إلى تنسيقات PDF/Word/Excel، ومعاينة الطباعة.

● قياس الصورة وأرشفتها: تتوفر مجموعة متنوعة من أدوات القياس (بما في ذلك المسافة، الزاوية، الزاوية المحصورة بين خطين، مستطيل، المسافة من نقطة إلى خط، قطع ناقص، مضلع، المسافة بين الخطوط المتوازية، قوس ثلاثي النقاط، دائرة ثلاثية النقاط، إلخ). تدوير رسم الأسهم، إضافة تعليقات نصية، إدراج خطوط مساعدة، وضبط عرض الخط. يمكن اختيار وحدات طول متعددة؛ لون وحجم ونمط الخط لبيانات القياس قابلة للتخصيص أيضًا. يمكن تلخيص بيانات القياس وتصديرها كجدول بيانات Excel.

● وظيفة تحليل البنية المجهرية: تقدم مكتبة البرنامج مجموعة واسعة من وحدات الكشف القياسية، تغطي معايير تحليل البنية المجهرية مثل GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. يمكن تحديث أرقام المعايير في مكتبة البرنامج، وتتوفر معايير جديدة للترقية المجانية. توفر ثلاث وظائف تصنيف للبنية المعدنية: تلقائي، مقارن، ومساعد. الوظيفة سهلة الاستخدام، موجزة، كفؤة، وتضمن قياسًا دقيقًا وموثوقًا.

● وحدات الوظائف المتقدمة: وظيفة EDF (تمديد عمق المجال)، وظيفة تركيب الصور / وظيفة فسيفساء الصور

● وظائف التخصيص المتقدمة: وظيفة التحكم المخصصة في المنضدة الحركية للمجهر، وظيفة تركيز الصورة، وظيفة رسم الخرائط البصرية ثلاثية الأبعاد، وظيفة قاعدة بيانات الصور، إلخ.

● وظيفة تحليل البنية المجهرية بالذكاء الاصطناعي: تتوفر وحدات تحليل البنية المجهرية بالذكاء الاصطناعي القابلة للتخصيص. يستخدم الذكاء الاصطناعي لإكمال عملية تحليل وكشف البنية المجهرية بالكامل، مما يتيح التعرف التلقائي وتحليل البنى المجهرية للمواد. عملية التشغيل بسيطة، مما يقلل من عبء العمل على الموظفين ويحسن كفاءة كشف المواد.

● مكتبة الصور القياسية الوطنية: تحتوي على مئات الصور القياسية الوطنية لتعلم ومراجعة العملاء.

●قوالب التقارير المتنوعة: يولد تلقائيًا تقارير تحليل البنية المعدنية المجهرية مع الصور والنصوص. يمكن للمستخدمين اختيار إنشاء تنسيقات التقارير بوحدة واحدة أو وحدات متعددة. تسمح قوالب التقارير بإجراء تعديلات مثل إضافة شعارات الشركة، أسماء الشركات، وعمليات الاختبار. يمكن إنشاء قوالب تقارير مخصصة وفقًا للاحتياجات المحددة.

مكونات نظام برنامج تحليل البنية المعدنية FMIA2025:

1. برنامج FMIA2025 (فلاش USB);

2.مفتاح التشفير: نوع USB + التحقق من الكود الديناميكي;

3.المواد المكتوبة: دليل المستخدم (محفوظ على فلاش USB);

4.مقياس الميكرومتر: قيمة التدرج 0.01 مم.

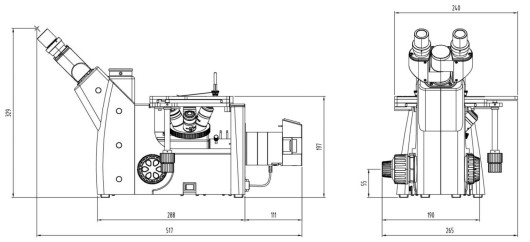

رسم الأبعاد للمجهر المعدني المقلوب FCM2000W:
