نظرة عامة على مجهر FCM5100W الحاسوبي لفحص المعادن

مجهر FCM5100W الحاسوبي لفحص المعادن هو مجهر معادن مقلوب ثلاثي العين. يعتمد نظامًا بصريًا لانهائيًا ممتازًا ومفهوم تصميم وظيفي معياري، ومزود بوظائف مثل مراقبة الضوء المستقطب ومراقبة الحقل المضيء والمظلم. جسمه المضغوط والمستقر والصلب تمامًا يلبي متطلبات مقاومة الاهتزاز لتشغيل المجهر. التصميم المثالي لبيئة العمل يجعل التشغيل أكثر سهولة وراحة، ويوفر مساحة عمل أوسع. مناسب لفحص الهياكل المعدنية والأشكال السطحية، وهو أداة مثالية للبحث في علم المعادن وعلم المعادن والهندسة الدقيقة.

نظامالرؤية

أنبوب رؤية ثنائي العين مفصلي، مائل بزاوية 45 درجة، مما يلغي الحاجة إلى النظر لأسفل أو للأمام لفترات طويلة أثناء التشغيل، مما يخفف بشكل فعال إجهاد عنق وكتف المشغل. مجال رؤية العدسة العينية ذات الزاوية الواسعة يمكن أن يصل إلى 22 مم، مما يوفر تجربة رؤية أوسع وأكثر راحة، وهو متوافق مع أكواب العين المطاطية.

منصةالحملالميكانيكية

إنها منصة ميكانيكية متحركة مزودة بلوحة منصة دائرية قابلة للدوران. نافذة المراقبة غير القياسية المثبتة في اللوحة مناسبة لفحص العينات ذات المواصفات المختلفة. أثناء مراقبة الضوء المستقطب، يمكن تدوير لوحة المنصة الدائرية لتلبية متطلبات مجهر الضوء المستقطب.

نظامالإضاءة

يعتمد طريقة إضاءة كوهلر. يمكن ضبط فتحة الحجاب الحاجز وحجاب المجال لحجم الفتحة عبر أقراص، مما يتيح ضبطًا سلسًا ومريحًا. يسمح المستقطب بضبط زاوية الاستقطاب بزاوية 360 درجة لمراقبة الصور المجهرية تحت حالات استقطاب مختلفة.

تكوين مجهر FCM5100W الحاسوبي لفحص المعادن

ملاحظة: "." هو قياسي؛ "O" هو اختياري

برنامج FMIA2025 لتحليل الصور المعدنية الأصلي

برنامج FMIA2025 لتحليل الصور المعدنية هو نظام برمجي جديد لتحليل الصور المعدنية طورته شركتنا. قمنا بتطويره من خلال دمج احتياجات اختبار المعادن الحالية لشركات الصب، ومصنعي قطع غيار السيارات، وشركات المعالجة الحرارية، وصناعة الفولاذ المحمل، وصناعة أنظمة الطاقة، وصناعة قطع غيار السكك الحديدية، والعديد من شركات الاختبار ذات الصلة. لتحسين معدلات جودة المنتجات ومساعدة في تعزيز قدرات الاختبار للمختبرات المختلفة، جمعنا متطلبات واقتراحات خبراء من مختلف الصناعات، وأخيرًا أطلقنا هذا النظام.

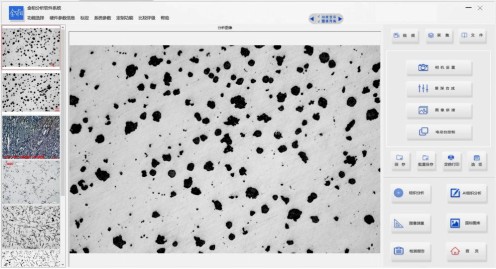

خضعت نسخة FMIA2025 من برنامج تحليل الصور المعدنية لمراجعة شاملة وترقية. يغطي النظام عددًا كبيرًا من معايير اختبار المعادن المحلية والدولية، ويمتلك ميزات تحليل كمية ونوعية. أضاف ميزات جديدة مثل تركيب عمق المجال وتركيب مجال الصورة. بواجهة بسيطة، يسمح بالتقاط متعدد للصور المجهرية وتحليل مركّز للبنية المجهرية للصور. التشغيل أكثر سهولة، مما يلغي الخطوات المعقدة لإصدارات البرامج السابقة ويجعل الاختبار أسرع وأكثر كفاءة.

لقد أنشأنا مجموعة جديدة من أنظمة أدوات تحليل المعادن "المهنية-الدقيقة-الكفؤة" لتبسيط تحليل المعادن.

تحتوي مكتبة المعايير الوطنية لنظام البرنامج على المئات من الفئات، تغطي بشكل أساسي معايير المعادن الشائعة وتلبي متطلبات تحليل واختبار المعادن لمعظم المؤسسات. يمكن فتح الفئات ذات الصلة وفقًا لاحتياجات الصناعات المختلفة لتلبية متطلبات اختبار الصناعة. جميع الوحدات قابلة للاستخدام مجانًا مدى الحياة، وتتم ترقية المعايير أيضًا مجانًا مدى الحياة.

نظرًا للزيادة المستمرة في المواد الجديدة ومواد الدرجات المستوردة، يمكن توفير إدراج مخصص ودخول للمواد ومعايير التقييم التي لم يتم تضمينها بعد في البرنامج.

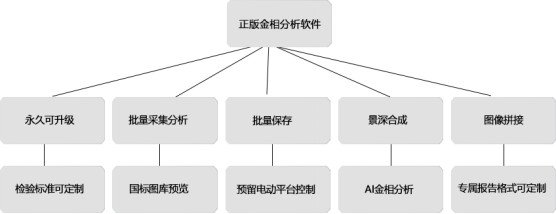

مزايا المنتج ووظائف برنامج FMIA2025 لتحليل الصور المعدنية：

● تصوير دفعات، جمع وأرشفة صور الفيديو: يوفر وظائف معالجة متعددة للصور مثل التصوير الدفعي، تعيين الأسماء الدفعية، الحفظ الدفعي، والطباعة الدفعية بتكبير ثابت. هذه الوظائف تجعل عملية فحص العينات الدفعية أكثر سهولة وكفاءة.

       ● إعدادات الكاميرا: يدعم ضبط وظائف تشمل وقت التعريض، الكسب، الحدة، التشبع، قيمة غاما، التباين، السطوع، توازن الأبيض، وتوازن الأسود.

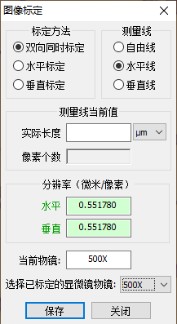

● معايرة الصورة: تمت ترقية وظيفة المعايرة بالكامل، مما يتيح إكمال معايرة معلمات جميع العدسات بنقرة واحدة. مقارنة بطريقة المعايرة الأصلية، طريقة المعايرة الجديدة أكثر سهولة وسرعة في التشغيل.

● وظائف معالجة الصور: تشمل وظائف مثل فصل الألوان، تحويل التدرج الرمادي، تقسيم العتبة، معالجة الثنائية، تحسين الصورة، ضبط العكس، ضبط الحدة، إزالة الخدوش والبقع، وتدرج ألوان الصورة.

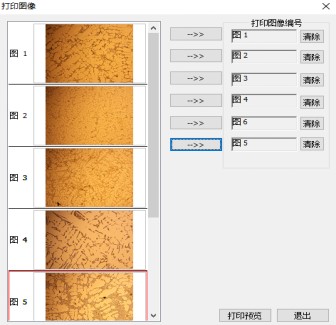

● وظيفة الطباعة بتكبير ثابت:تدعم وظائف تشمل الطباعة بتكبير ثابت لصور متعددة، تسمية الصور المخصصة، ضبط معلمات المقياس، التصدير إلى تنسيقات PDF/Word/Excel، ومعاينة الطباعة.

● قياس وأرشفة الصور: تتوفر مجموعة متنوعة من أدوات القياس (تشمل المسافة، الزاوية، الزاوية بين خطين، مستطيل، المسافة من نقطة إلى خط، قطع ناقص، مضلع، المسافة بين الخطوط المتوازية، قوس ثلاثي النقاط، دائرة ثلاثية النقاط، إلخ). تدعم رسم الأسهم، إضافة تعليقات نصية، إدراج خطوط مساعدة، وضبط عرض الخط. وحدات الطول المتعددة قابلة للتحديد؛ لون وحجم ونمط خط بيانات القياس قابل للتخصيص أيضًا. يمكن تلخيص بيانات القياس وتصديرها كجدول بيانات Excel.

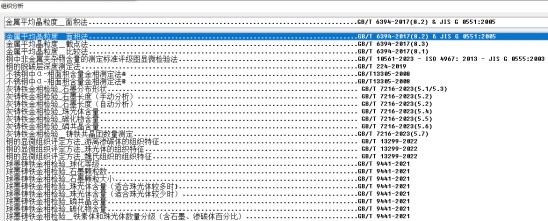

● وظيفة تحليل البنية المجهرية: تقدم مكتبة البرنامج مجموعة واسعة من وحدات الكشف القياسية، تغطي معايير تحليل البنية المجهرية مثل GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. يمكن تحديث أرقام المعايير في مكتبة البرنامج، وتتوفر معايير جديدة للترقية المجانية. توفر ثلاث وظائف تصنيف المعادن: تلقائي، مقارن، ومساعد. الوظيفة سهلة الاستخدام، موجزة، فعالة، وتضمن قياسًا دقيقًا وموثوقًا.

● وحدات وظائف متقدمة:وظيفة EDF (عمق المجال الموسع)، وظيفة تركيب الصور / وظيفة فسيفساء الصور

● وظائف تخصيص متقدمة: وظيفة التحكم في منصة المجهر الميكانيكية المخصصة، وظيفة تركيز الصور، وظيفة رسم الخرائط البصرية ثلاثية الأبعاد، وظيفة قاعدة بيانات الصور، إلخ.

● وظيفة تحليل البنية المجهرية بالذكاء الاصطناعي: تتوفر وحدات تحليل البنية المجهرية بالذكاء الاصطناعي القابلة للتخصيص. تستخدم الذكاء الاصطناعي لإكمال عملية تحليل وكشف البنية المجهرية بالكامل، مما يتيح التعرف التلقائي وتحليل البنية المجهرية للمواد. عملية التشغيل بسيطة، مما يقلل من إجهاد العمالة ويزيد من كفاءة كشف المواد.

● مكتبة الصور القياسية الوطنية: تحتوي على المئات من الصور القياسية الوطنية لتعلم ومراجعة العملاء.

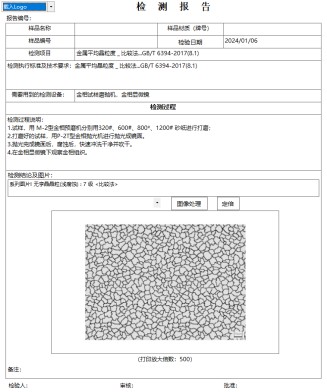

●قوالب تقارير متنوعة: يولد تلقائيًا تقارير تحليل البنية المجهرية المعدنية مع صور ونصوص. يمكن للمستخدمين اختيار إنشاء تنسيقات تقارير بوحدة واحدة أو وحدات متعددة. تسمح قوالب التقارير بإجراء تعديلات مثل إضافة شعارات الشركة، أسماء الشركات، وعمليات الاختبار. يمكن إنشاء قوالب تقارير مخصصة وفقًا للاحتياجات المحددة.

      تكوين نظام برنامج تحليل المعادن FMIA2025:

1. برنامج FMIA2025 (وحدة USB)؛

2.مفتاح التشفير: نوع USB + التحقق من الرمز الديناميكي؛

3.المواد المكتوبة: دليل المستخدم (مخزن على وحدة USB)؛

4.مقياس الميكرومتر: قيمة التدرج 0.01 مم.

رسم أبعاد مجهر المعادن المقلوب FCM5100W：
