نظرة عامة على المجهر الإلكتروني 4XC-W

     مجهر 4XC-W الإلكتروني من النوع الذهبي هو مجهر ذهبي مقلوب ثلاثي العينين مزود بعدسة موضوعية مسطحة المجال طويلة البعد البؤري ممتازة وعدسة موضوعية مسطحة المجال بمجال كبير. يعتمد نظام الإضاءة على طريقة إضاءة كوهلر، ويكون إضاءة المجال موحدة. يتميز المنتج ببنية مدمجة، وتشغيل مريح وسهل. وهو مناسب للملاحظة المجهرية لأنسجة المعادن وتشكل السطح، وهو أداة مثالية لأبحاث علم المعادن وعلم المعادن والهندسة الدقيقة.

نظام الرصد

أسطوانة رصد مفصلية: أسطوانة رصد ثنائية العينين، رؤية واحدة قابلة للتعديل، أسطوانة المرآة مائلة بزاوية 30، مريحة وجميلة. يمكن توصيل أسطوانة الرصد ثلاثية العينين بجهاز الكاميرا. العدسة العينية: WF10X بمجال كبير، مجال الرؤية φ 18mm، توفر مساحة رصد واسعة ومسطحة.

منصة الحمل الميكانيكية

منصة متحركة ميكانيكية، مزودة بلوحة منصة دائرية دوارة مدمجة، لتلبية متطلبات المجهر المستقطب أثناء الرصد المستقطب.

نظام الإضاءة

مع إضاءة كورا، يمكن ضبط فتحة العدسة وفتحة المجال من خلال القرص الدوار لضبط سلس ومريح. اختياريا، يمكن ضبط مستقطب 90 لضبط زاوية الاستقطاب لرصد الصور المجهرية في حالات استقطاب مختلفة.

جدول توزيع مجهر XC-W الذهبي الإلكتروني

         ملاحظة: "" معياري؛ "O" اختياري

برنامج تحليل الصور المعدنية الأصلي FMIA2025

برنامج تحليل الصور المعدنية FMIA2025 هو نظام برمجي جديد لتحليل الصور المعدنية طورته شركتنا. قمنا بتطويره من خلال دمج احتياجات اختبار المعادن الحالية لشركات الصب، ومصنعي قطع غيار السيارات، وشركات المعالجة الحرارية، وصناعة الفولاذ المحامل، وصناعة أنظمة الطاقة، وصناعة قطع السكك الحديدية، والشركات ذات الصلة المختلفة. ثم، لتحسين معدلات جودة المنتجات ومساعدة في تعزيز قدرات الاختبار للمختبرات المختلفة، جمعنا متطلبات واقتراحات خبراء من مختلف الصناعات، وأخيراً أطلقنا هذا النظام.

خضعت نسخة FMIA2025 من برنامج تحليل الصور المعدنية لتعديل شامل وترقية. يغطي النظام عددًا كبيرًا من معايير اختبار المعادن المحلية والدولية، ويدمج وظائف التحليل الكمي والنوعي. تمت إضافة ميزات جديدة مثل تركيب عمق المجال وتركيب مجال الصورة. بواجهة مختصرة، يسمح بالتقاط متعدد للصور متعددة المجال والتحليل المركزي للبنية المجهرية للصور. أصبح التشغيل أكثر ملاءمة، مما يلغي الخطوات المرهقة لإصدارات البرامج السابقة ويجعل الاختبار أسرع وأكثر كفاءة.

لقد أنشأنا مجموعة جديدة من أنظمة أدوات التحليل المعدني "المهنية-الدقيقة-الكفؤة" لتبسيط التحليل المعدني.

تحتوي مكتبة المعايير الوطنية لنظام البرمجية على مئات الفئات، تغطي بشكل أساسي معايير المعادن الشائعة وتلبي متطلبات تحليل واختبار المعادن لمعظم المؤسسات. يمكن فتح الفئات ذات الصلة وفقًا لاحتياجات الصناعات المختلفة لتلبية متطلبات اختبار الصناعة. يمكن استخدام جميع الوحدات مجانًا مدى الحياة، ويتم أيضًا توفير ترقيات المعايير مجانًا مدى الحياة.

نظرًا للزيادة المستمرة في المواد الجديدة ومواد الدرجات المستوردة، يمكن توفير إدراج مخصص ودخول منفصل للمواد ومعايير التقييم التي لم يتم تضمينها بعد في البرنامج.

مزايا المنتج ومقدمة وظائف برنامج تحليل الصور المعدنية FMIA2025:

● التقاط الدُفعات، جمع وأرشفة صور الفيديو: يوفر وظائف معالجة متعددة للصور مثل التقاط الدُفعات، تعيين أسماء الدُفعات، حفظ الدُفعات، وطباعة الدُفعات بتكبير ثابت. تجعل هذه الوظائف عملية فحص العينات الدفعية أكثر سهولة وكفاءة.

       ● إعدادات الكاميرا: يدعم ضبط وظائف بما في ذلك وقت التعرض، الكسب، الحدة، التشبع، قيمة غاما، التباين، السطوع، توازن الأبيض، وتوازن الأسود.

● معايرة الصورة: تمت ترقية وظيفة المعايرة بالكامل، مما يتيح إكمال معايرة معلمات جميع العدسات الموضوعية بنقرة واحدة. مقارنة بطريقة المعايرة الأصلية، فإن طريقة المعايرة الجديدة أكثر ملاءمة وسرعة في التشغيل.

● وظائف معالجة الصور: تشمل وظائف مثل فصل الألوان، تحويل التدرج الرمادي، تقسيم العتبة، معالجة الثنائية، تحسين الصورة، ضبط العكس، ضبط الحدة، إزالة الخدوش والبقع، وتدرج الصورة.

● وظيفة الطباعة بتكبير ثابت: تدعم وظائف بما في ذلك الطباعة بتكبير ثابت لصور متعددة، تسمية الصور المخصصة، إعداد معلمات المقياس، التصدير إلى تنسيقات PDF/Word/Excel، ومعاينة الطباعة.

● قياس الصور وأرشفتها: تتوفر مجموعة متنوعة من أدوات القياس (بما في ذلك المسافة، الزاوية، الزاوية بين خطين، مستطيل، المسافة من نقطة إلى خط، قطع ناقص، مضلع، المسافة بين الخطوط المتوازية، قوس ثلاث نقاط، دائرة ثلاث نقاط، إلخ). تدوير رسم الأسهم، إضافة تعليقات نصية، إدراج خطوط مساعدة، وضبط عرض الخط. يمكن اختيار وحدات طول متعددة؛ كما يمكن تخصيص لون وحجم ونمط خط بيانات القياس. يمكن تلخيص بيانات القياس وتصديرها كجدول بيانات Excel.

● وظيفة تحليل البنية المجهرية: تقدم مكتبة البرمجية مجموعة واسعة من وحدات الكشف القياسية، تغطي معايير تحليل البنية المجهرية مثل GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. يمكن تحديث أرقام المعايير في مكتبة البرمجية، وتتوفر معايير جديدة للترقية المجانية. توفر ثلاث وظائف تصنيف معدني: تلقائي، مقارن، ومساعد. الوظيفة سهلة الاستخدام، مختصرة، كفؤة، وتضمن قياسًا دقيقًا وموثوقًا.

● وحدات الوظائف المتقدمة: وظيفة EDF (تمديد عمق المجال)، وظيفة تركيب الصور / وظيفة فسيفساء الصور

● وظائف التخصيص المتقدمة: وظيفة التحكم المخصصة في منصة المجهر الميكانيكية، وظيفة صورة التركيز البؤري، وظيفة رسم الخرائط البصرية ثلاثية الأبعاد، وظيفة قاعدة بيانات الصور، إلخ.

● وظيفة تحليل البنية المجهرية بالذكاء الاصطناعي: تتوفر وحدات تحليل بنية مجهرية بالذكاء الاصطناعي قابلة للتخصيص. تستخدم الذكاء الاصطناعي لإكمال عملية تحليل البنية المجهرية والكشف بأكملها، مما يتيح التعرف التلقائي وتحليل بنية المواد. عملية التشغيل بسيطة، مما يقلل من كثافة العمالة ويحسن كفاءة اكتشاف المواد.

● مكتبة الصور القياسية الوطنية: تحتوي على مئات الصور القياسية الوطنية لتعلم العملاء ومراجعتها.

●قوالب التقارير المتنوعة: يولد تلقائيًا تقارير تحليل البنية المجهرية المعدنية مع الصور والنصوص. يمكن للمستخدمين اختيار إنشاء تنسيقات التقارير بوحدة واحدة أو وحدات متعددة. تسمح قوالب التقارير بإجراء تعديلات مثل إضافة شعارات الشركة وأسماء الشركات وعمليات الاختبار. يمكن إنشاء قوالب تقارير مخصصة وفقًا للاحتياجات المحددة.

مكونات نظام برنامج تحليل المعادن FMIA2025:

1. برنامج FMIA2025 (فلاش USB)؛

2.مفتاح تشفير: نوع USB + التحقق من الكود الديناميكي؛

3.المواد المكتوبة: دليل المستخدم (محفوظ على الفلاش USB)؛

4.مقياس الميكرومتر: قيمة التدرج 0.01mm.

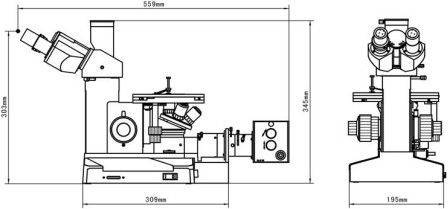

رسم الأبعاد لمجهر المعادن الإلكتروني 4XC-W
